Elementebau

Im Bereich Elementebau fertigen wir neben Treppen-, Balkon- und anderen Geländern auch Vordächer bzw. Überdachungen, Toranlagen und Zäune, Fluchtwegetreppen sowie Balkon- und Terrassenanlagen. Material und Ausführung bestimmen Sie. Auch Sonderkonstruktionen nach Ihren individuellen Vorgaben fertigen wir zu fairen Preisen.

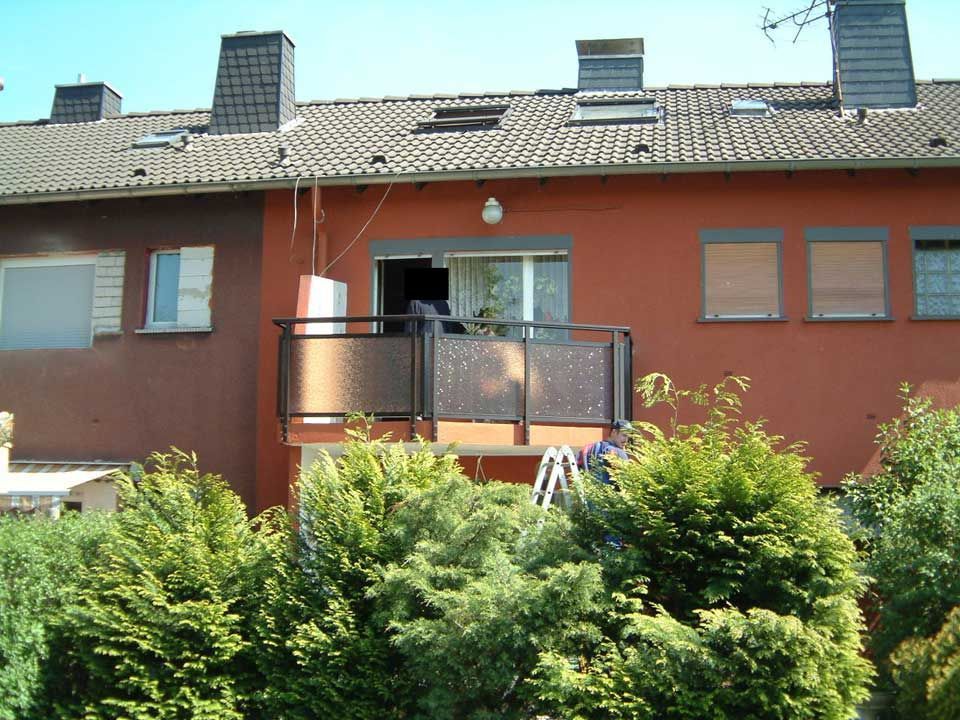

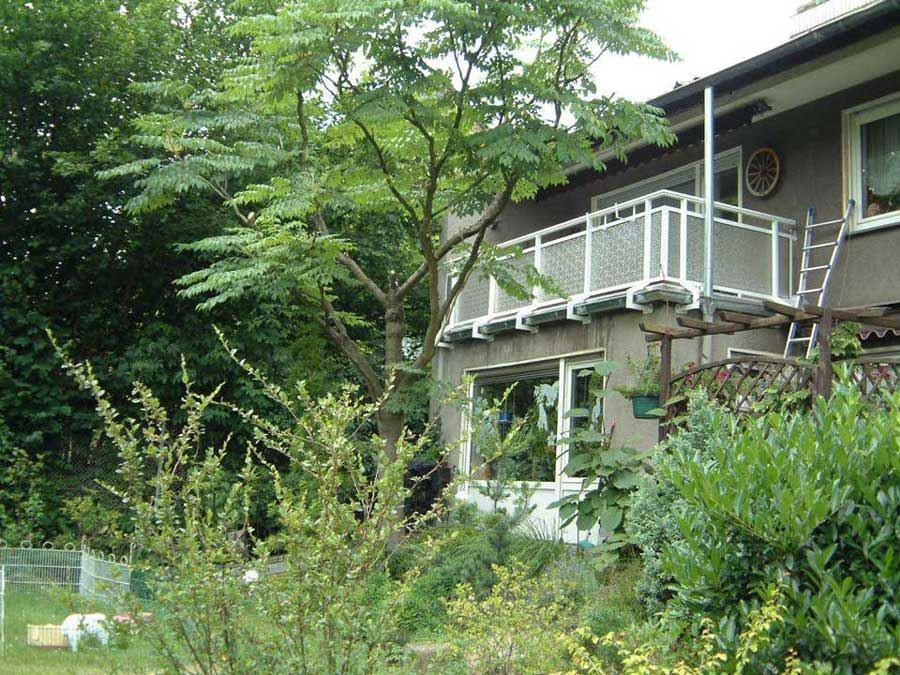

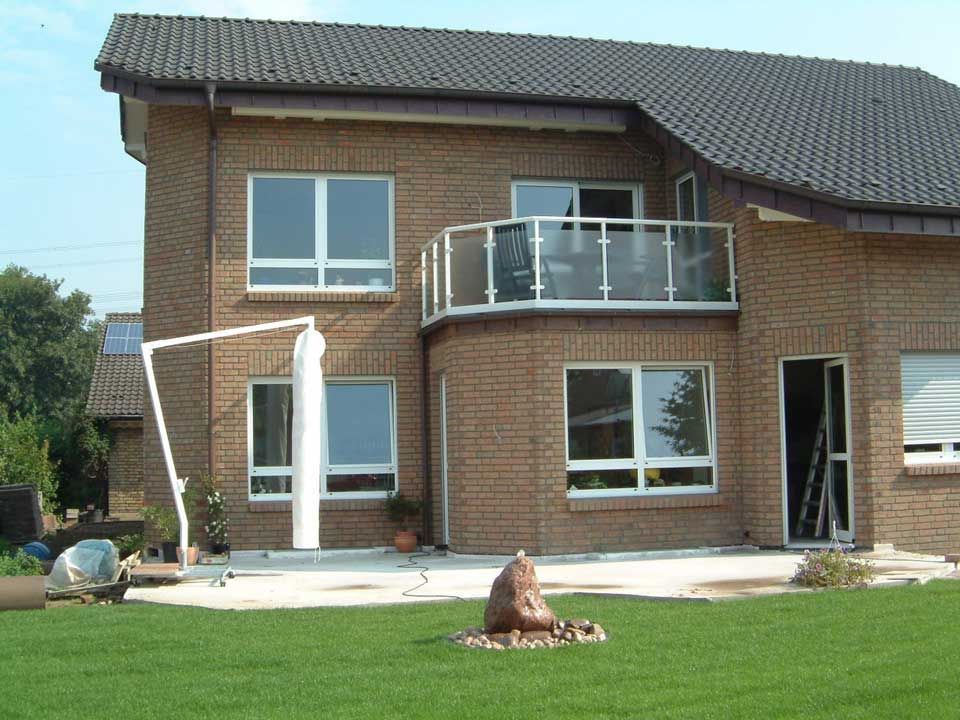

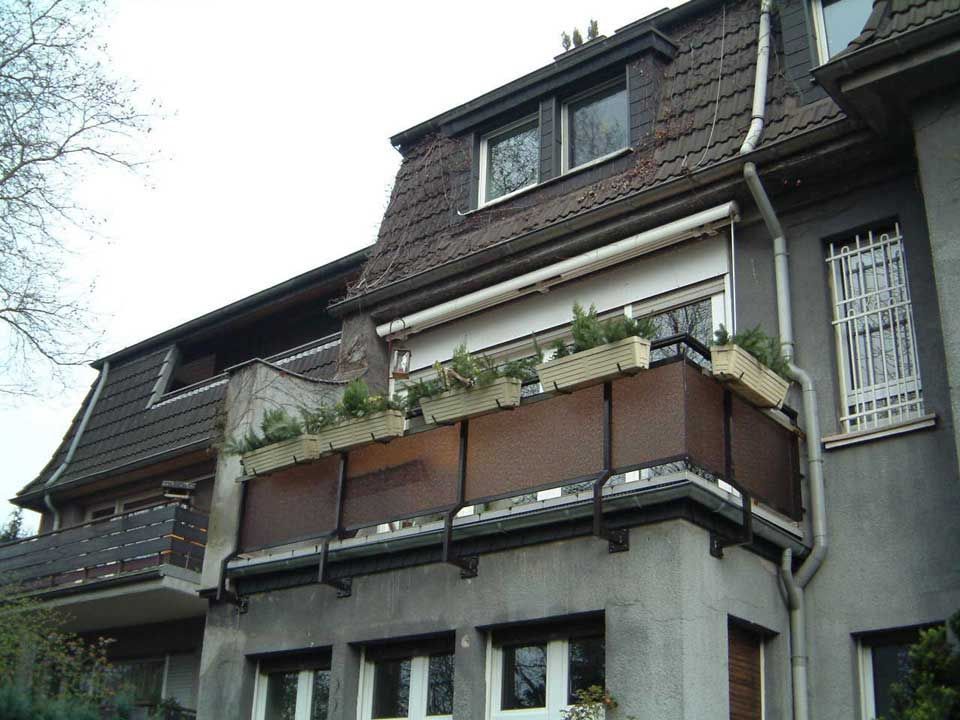

BalkonGeländer

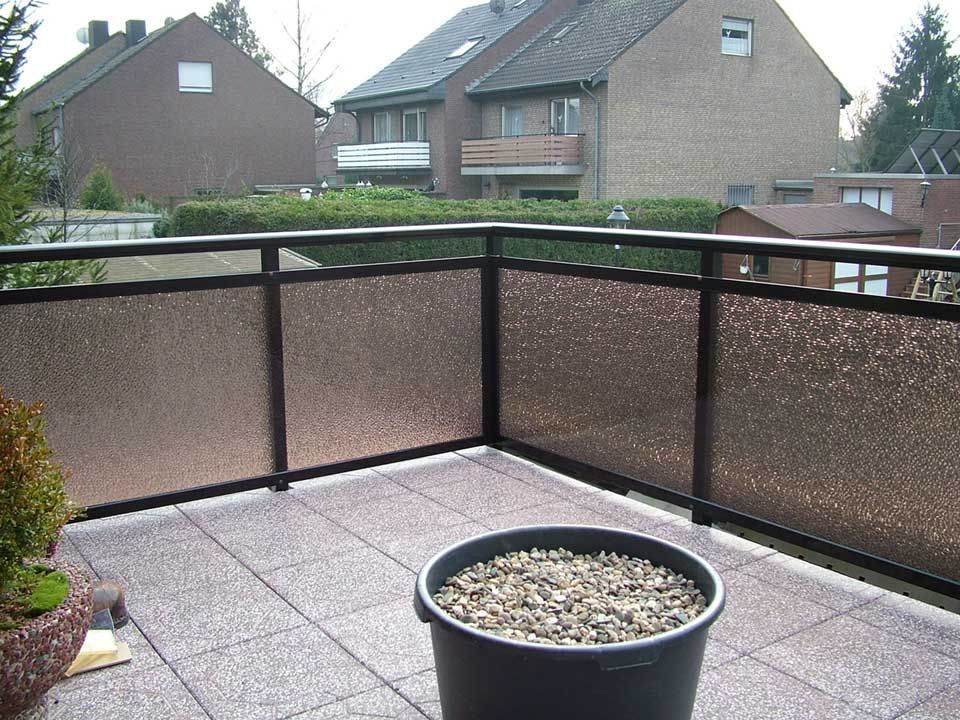

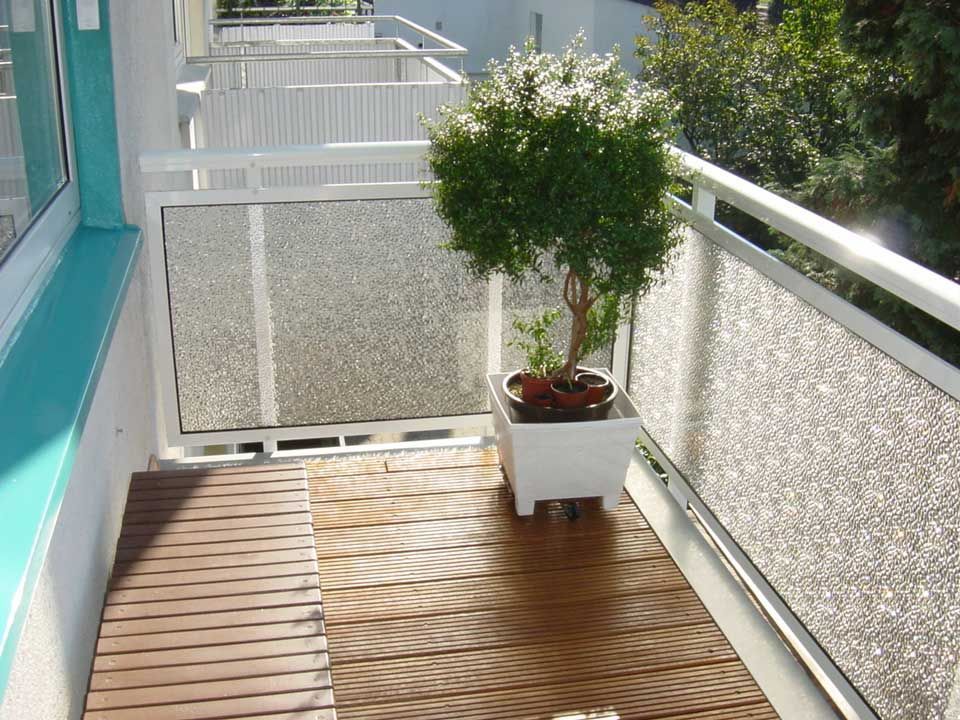

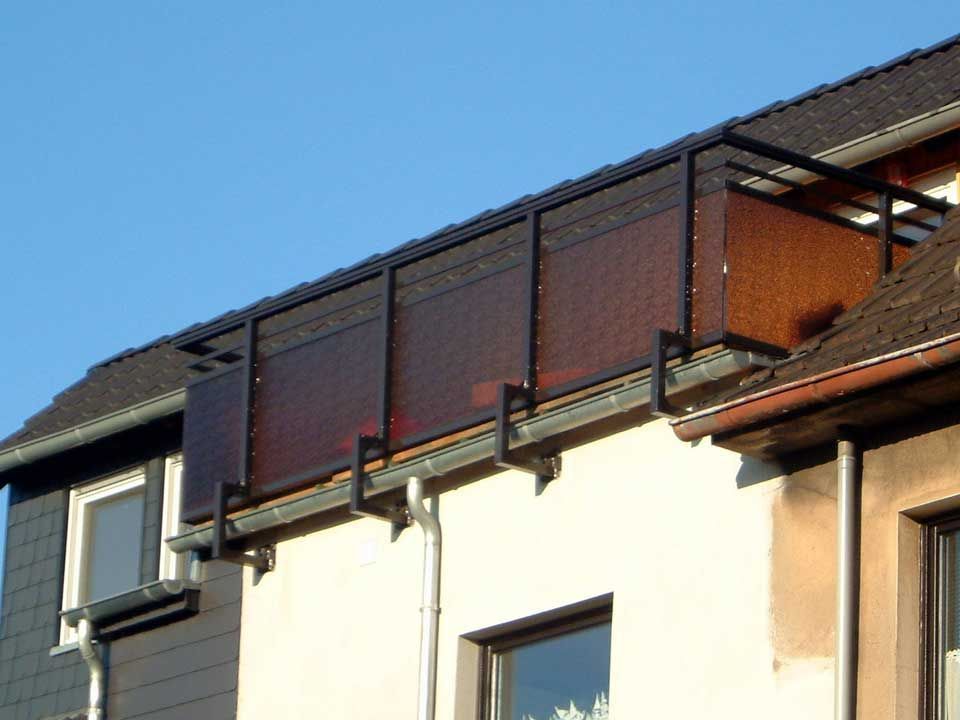

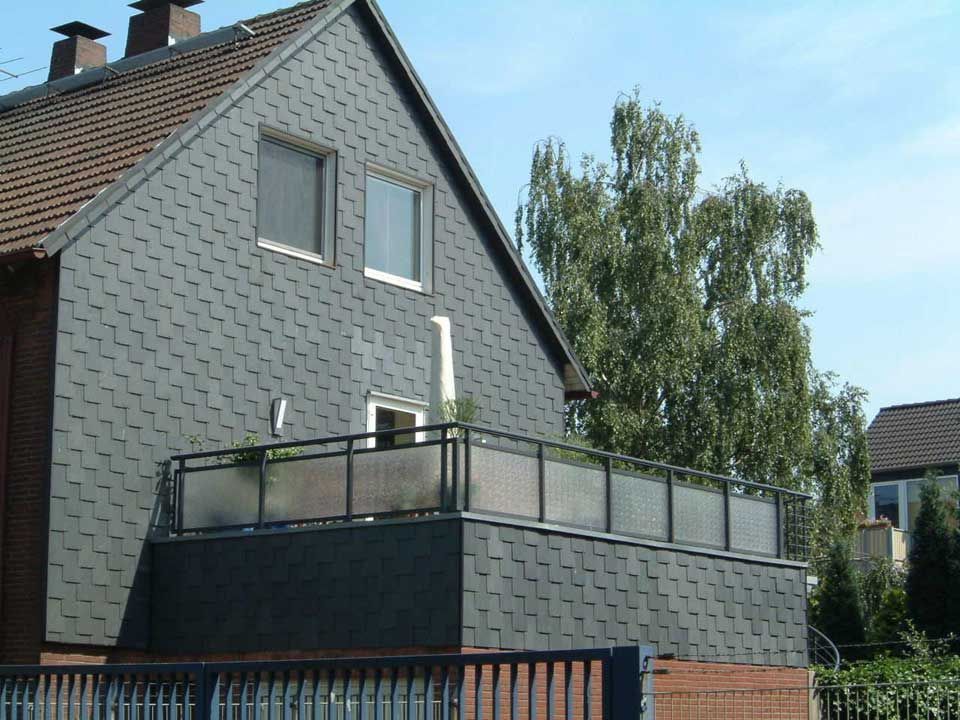

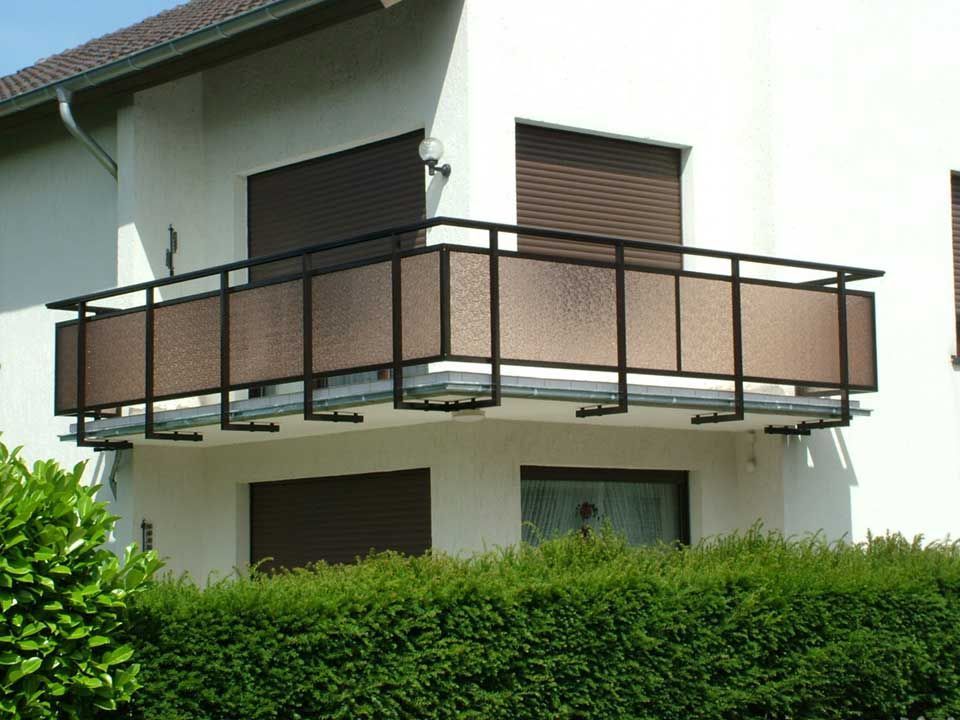

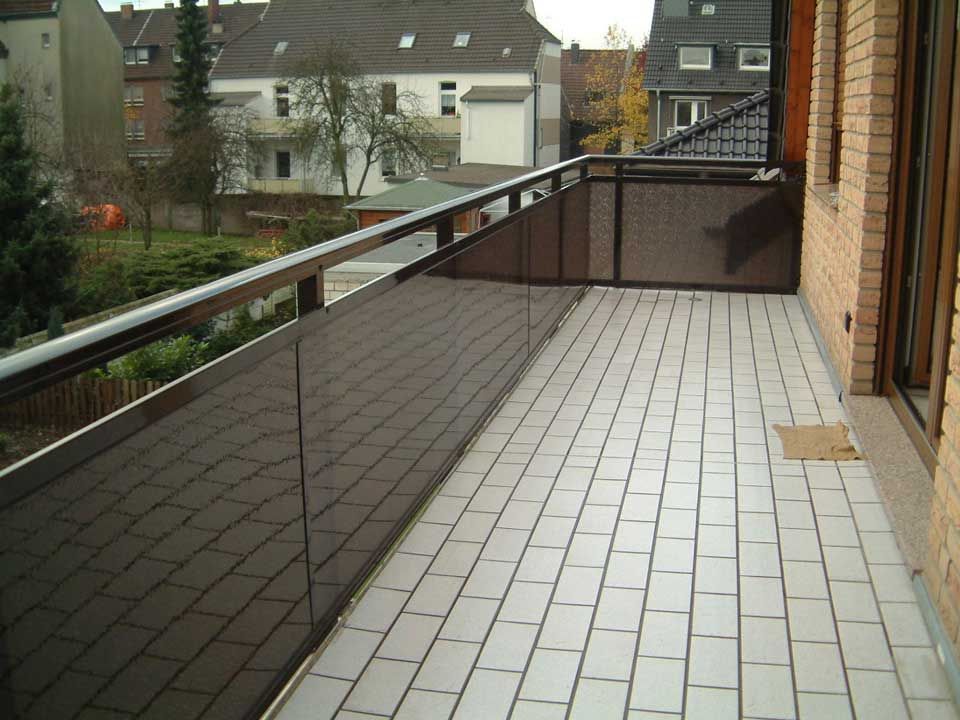

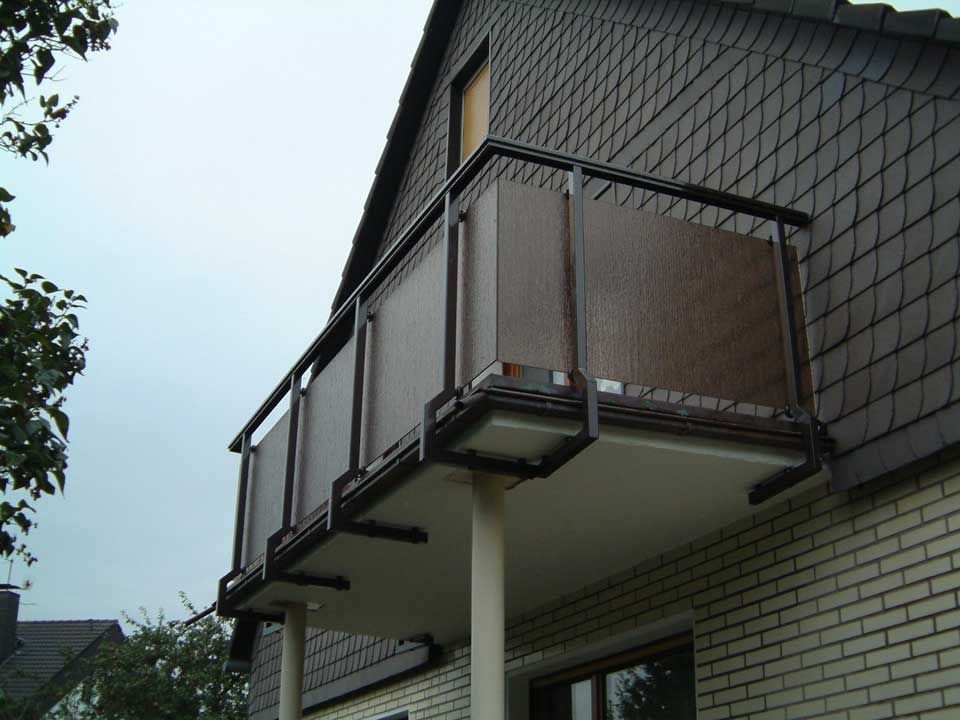

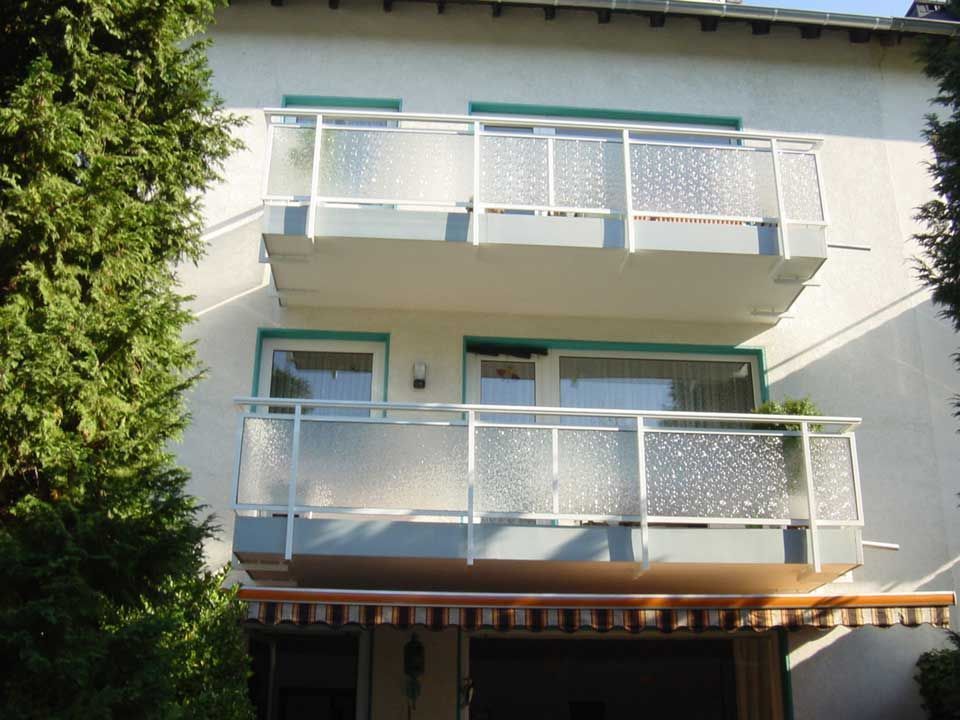

Aluminium-Balkongeländer Typ BGE1


Aluminium Vierkantrohrpfosten L –Form 50/40/3-4 mm

Befestigung unterseitig, stirnseitig oder auch von oben möglich (bauliche Gegebenheiten beachten)

Handlaufprofil:
Bitte wählen Sie in unserer Ausstellung aus diversen Möglichkeiten.

Verkleidungen:
Acrylglas strukturiert in klar oder Bronze in einem umlaufenden Aluminiumprofilrahmen mit Gummidichtung

Weitere Arten und Möglichkeiten der Verkleidung finden Sie in unserer Ausstellung oder in der Galerie.

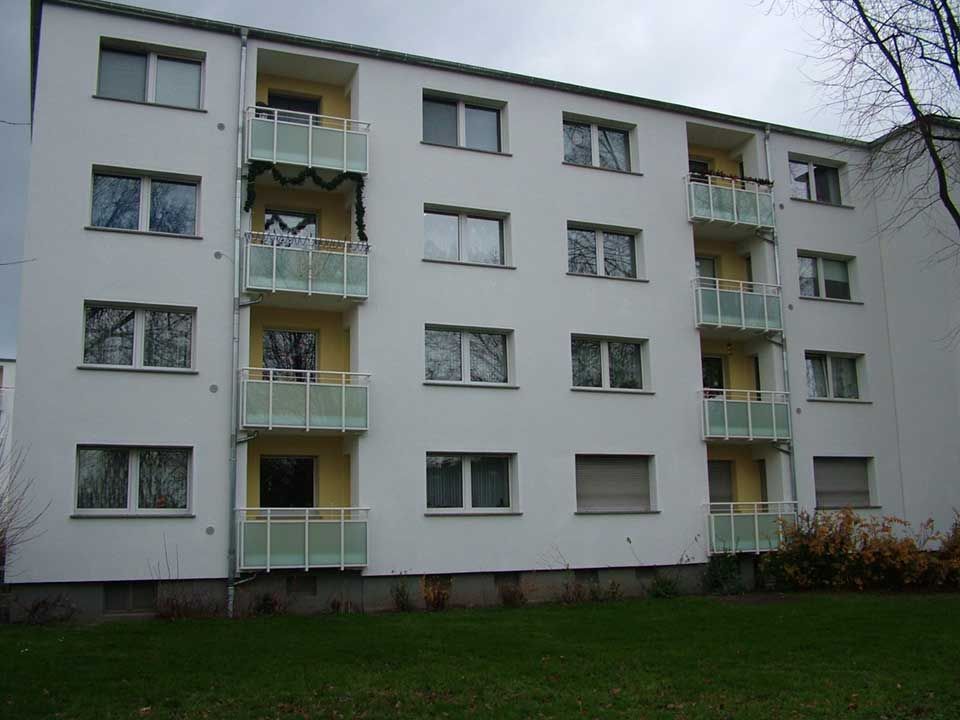

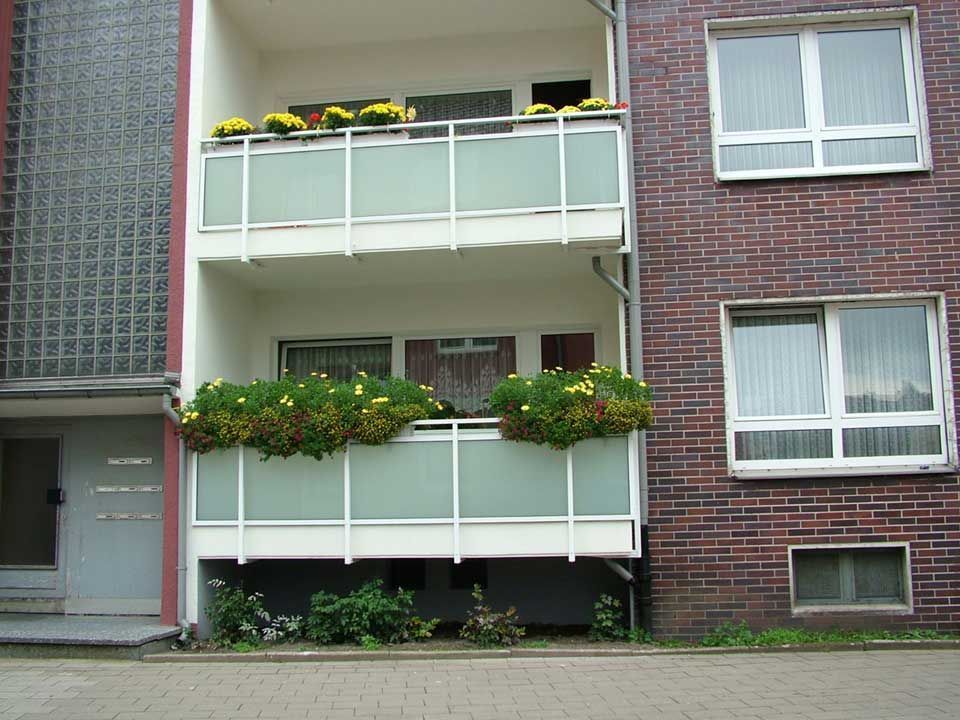

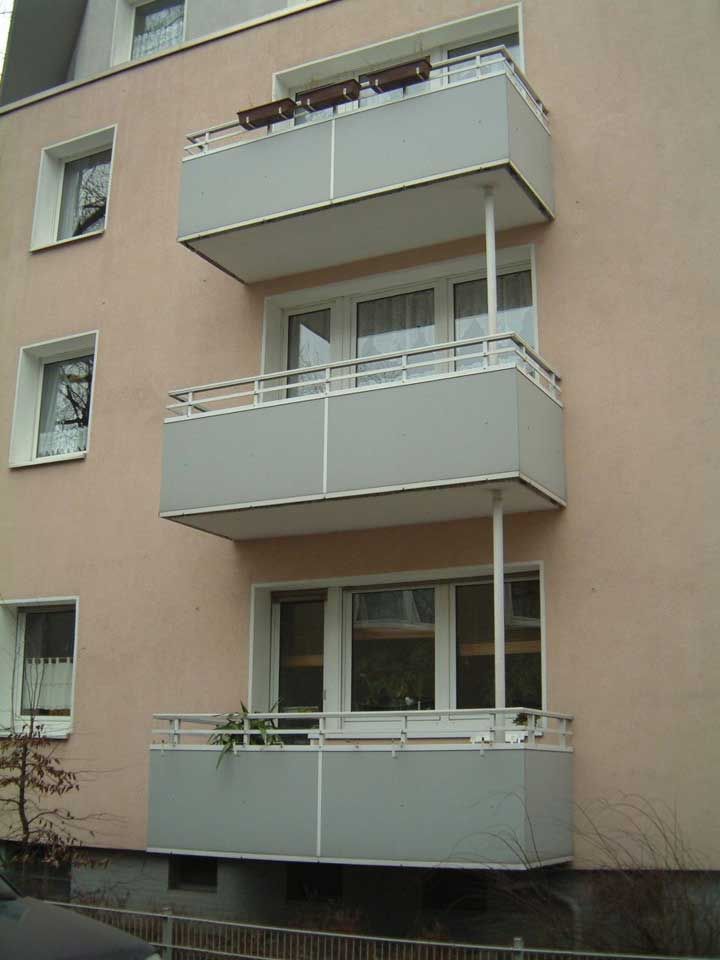

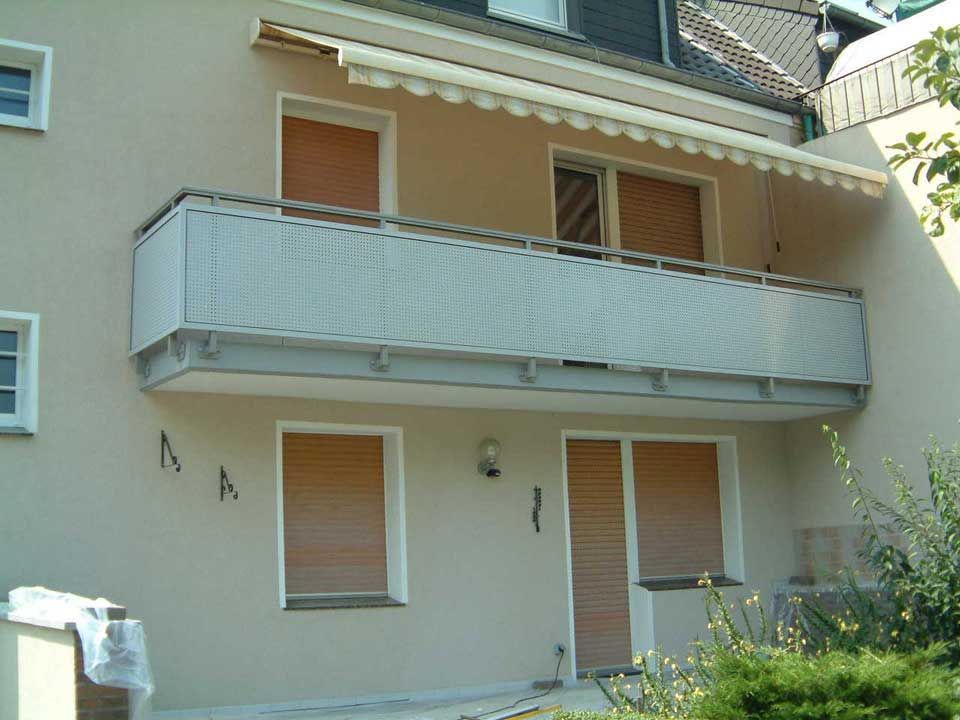

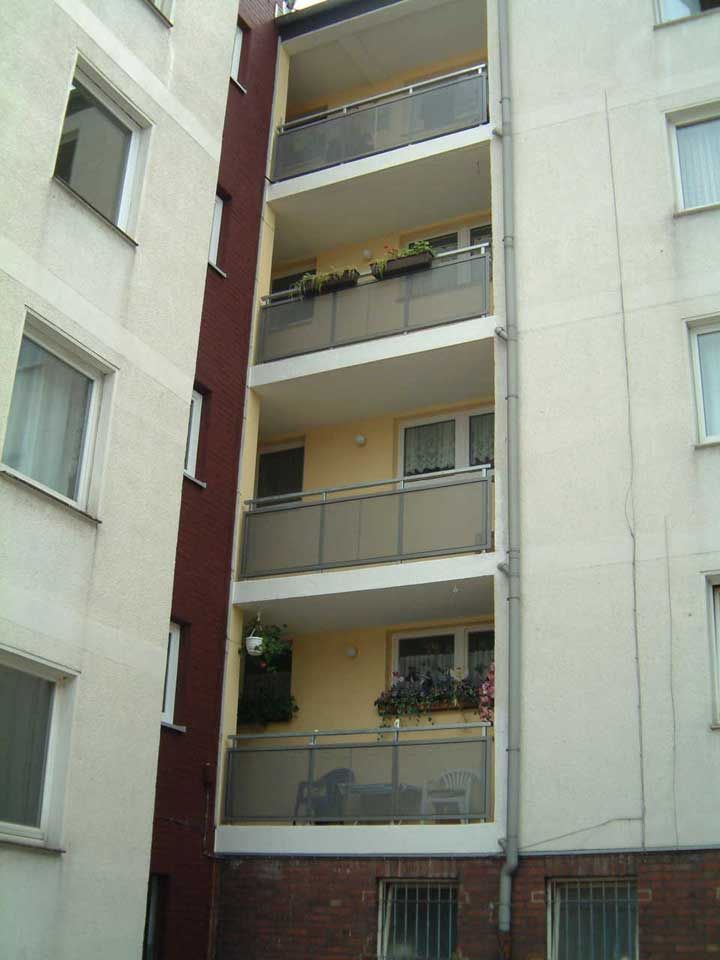

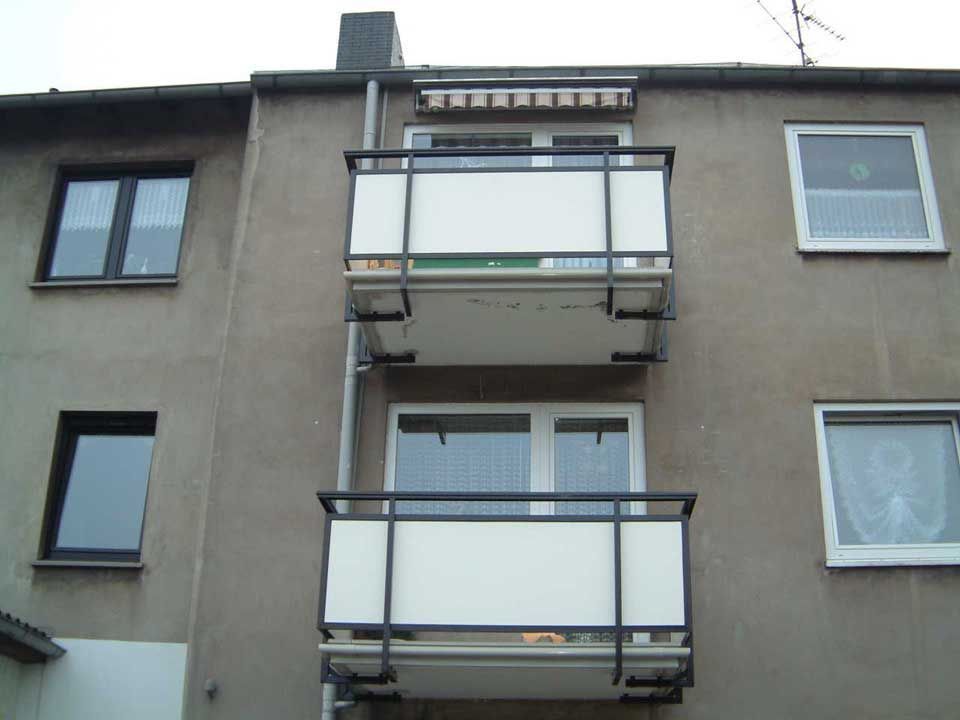

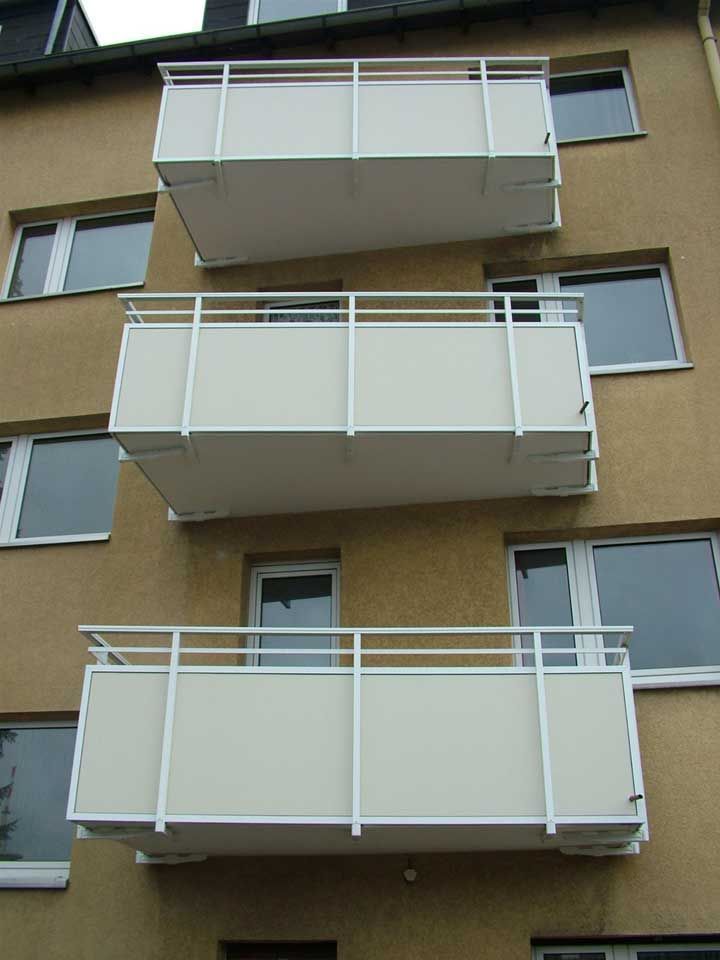

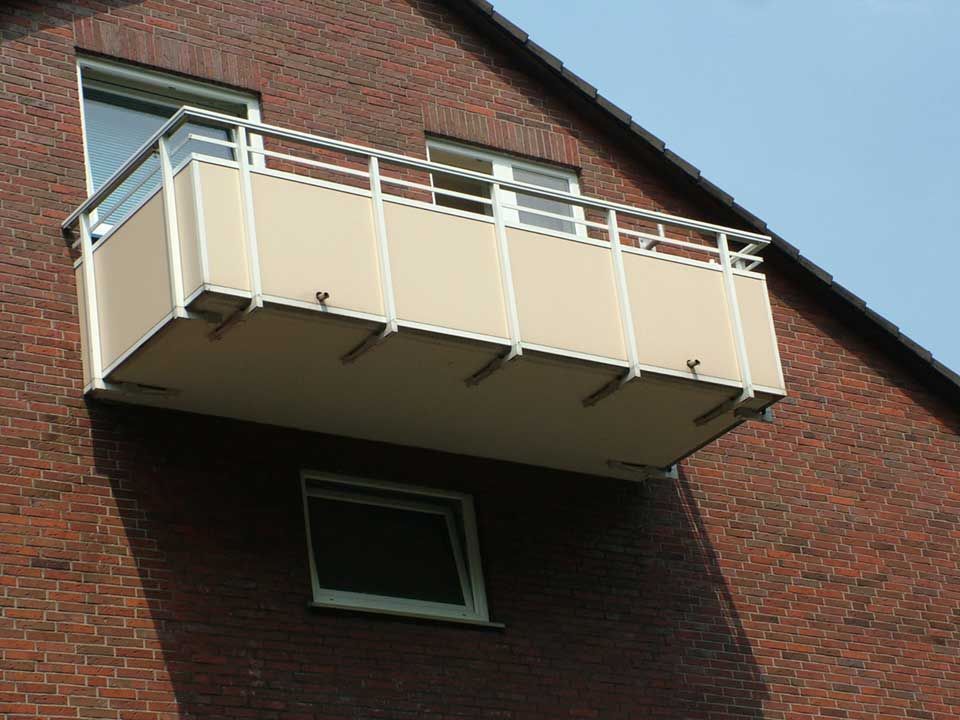

Aluminium-Balkongeländer Typ CBC Select


Aluminium Vierkantrohrpfosten 50/40/3-4 mm oder Selectprofil
Befestigung durch unterseitig montierte Aluminium-Druckgussfüße

andere Befestigungen nach baulichen Gegebenheiten möglich

Handlaufprofil:
Bitte wählen Sie in unserer Ausstellung aus diversen Möglichkeiten.

Verkleidungen:
Vollkernplatten in mehreren Farben in einem umlaufenden Aluminiumprofilrahmen mit Gummidichtung

Weitere Arten und Möglichkeiten der Verkleidung finden Sie in unserer Ausstellung oder in der Galerie.

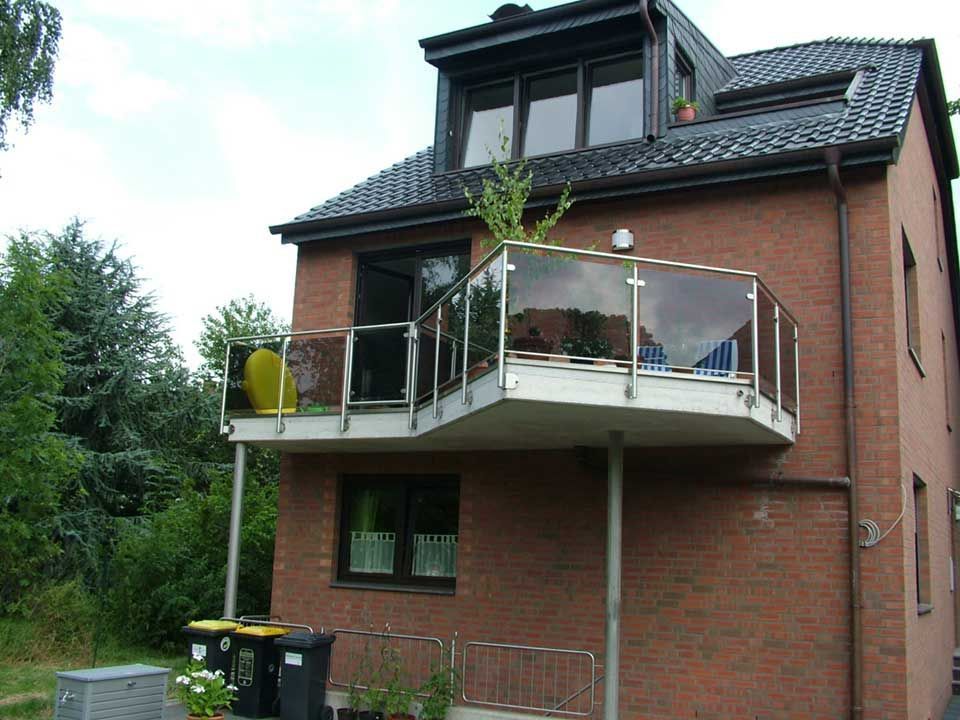

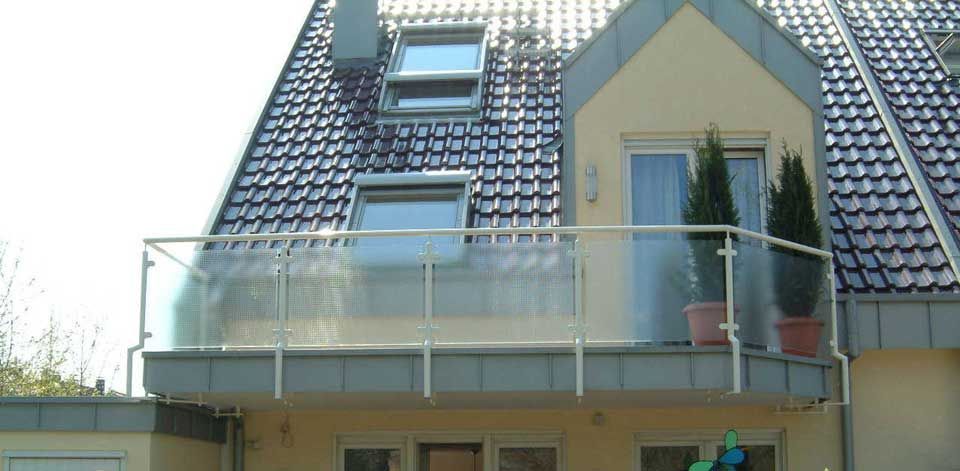

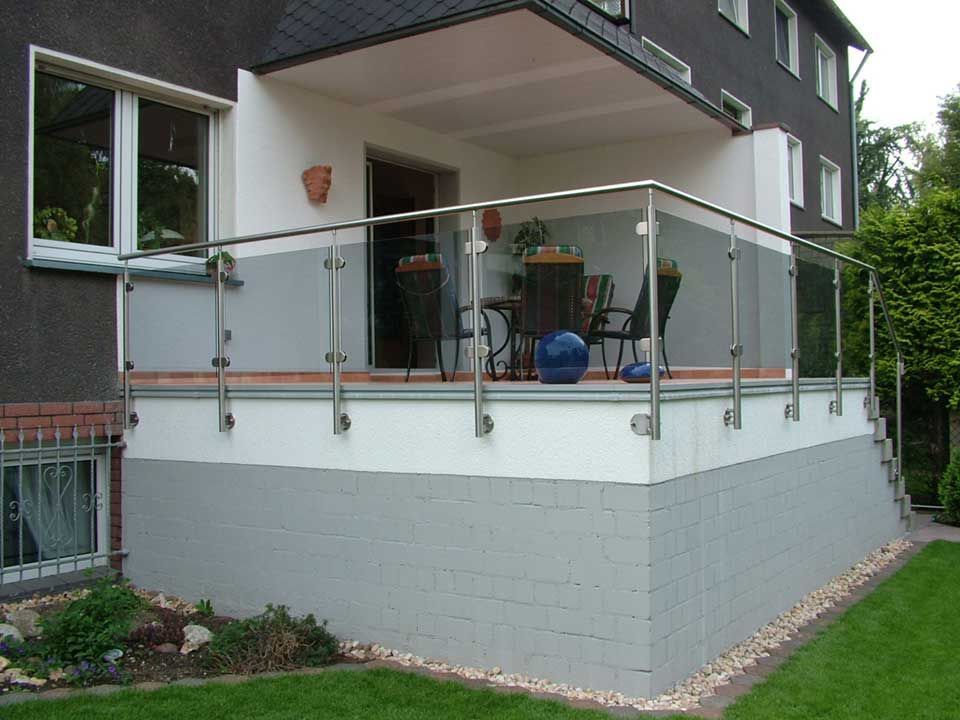

Edelstahl-Balkongeländer


Oberfläche Korn 240 geschliffen
Senkrechte Pfosten aus Rundrohr 42,4 mm (Abstände nach technischem Aufmass)
Handlauf aus Rundrohr 42,4 mm mit ca.80 mm Distanzelement

Füllungen:
Glas z.B. Verbundsicherheitsglas oder Einscheibensicherheitsglas, auch als farbiges oder strukturiertes Glas

Weitere Arten und Möglichkeiten der Füllung oder der Verkleidungen finden Sie in unserer Ausstellung oder in der Galerie.

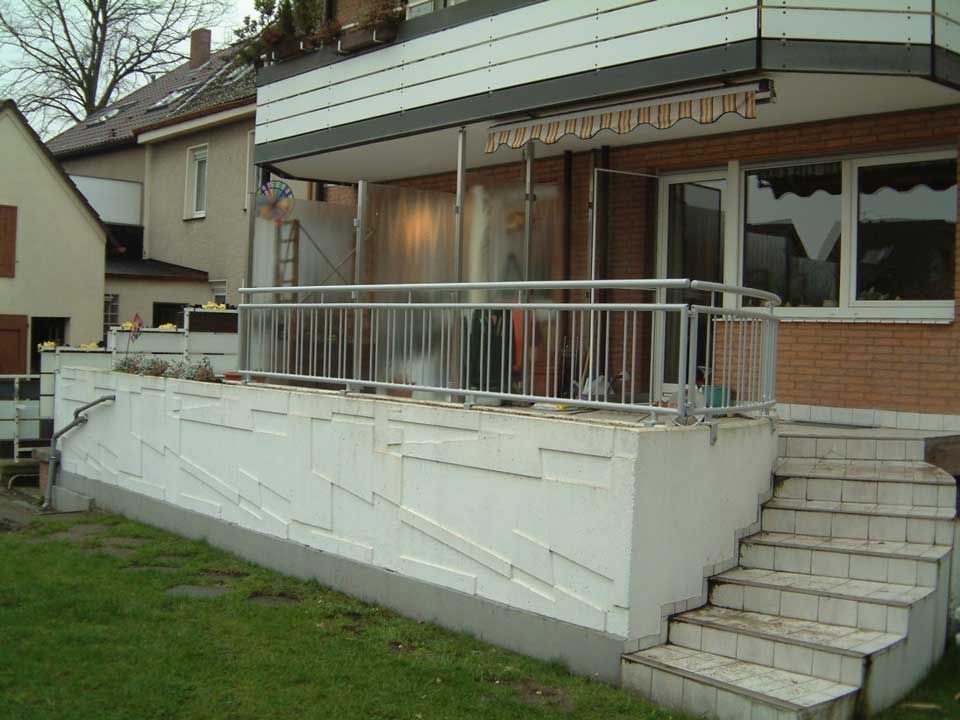

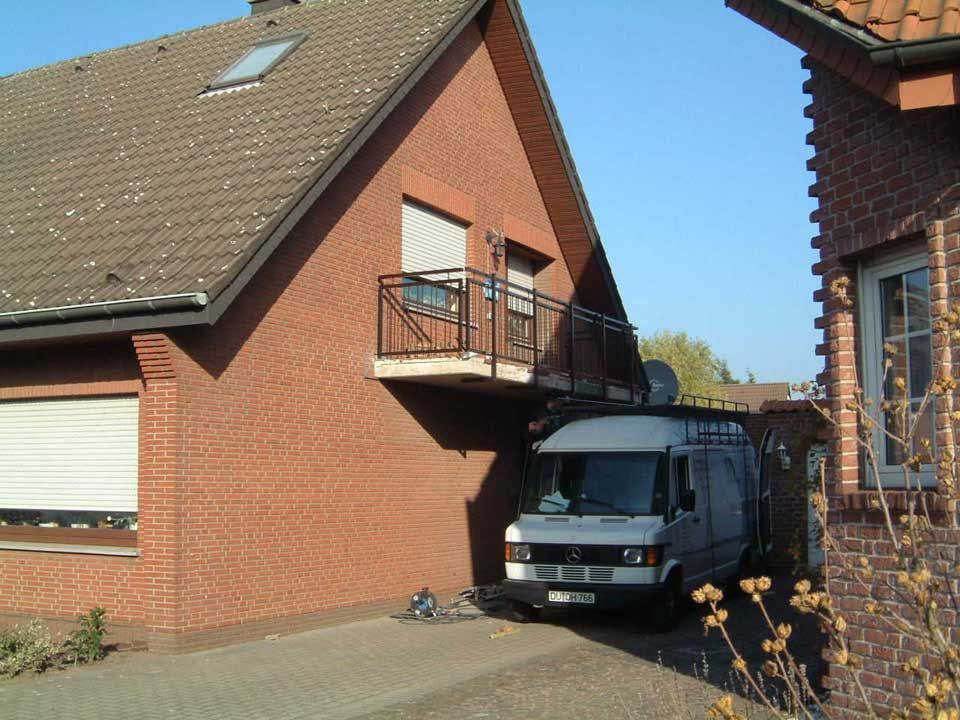

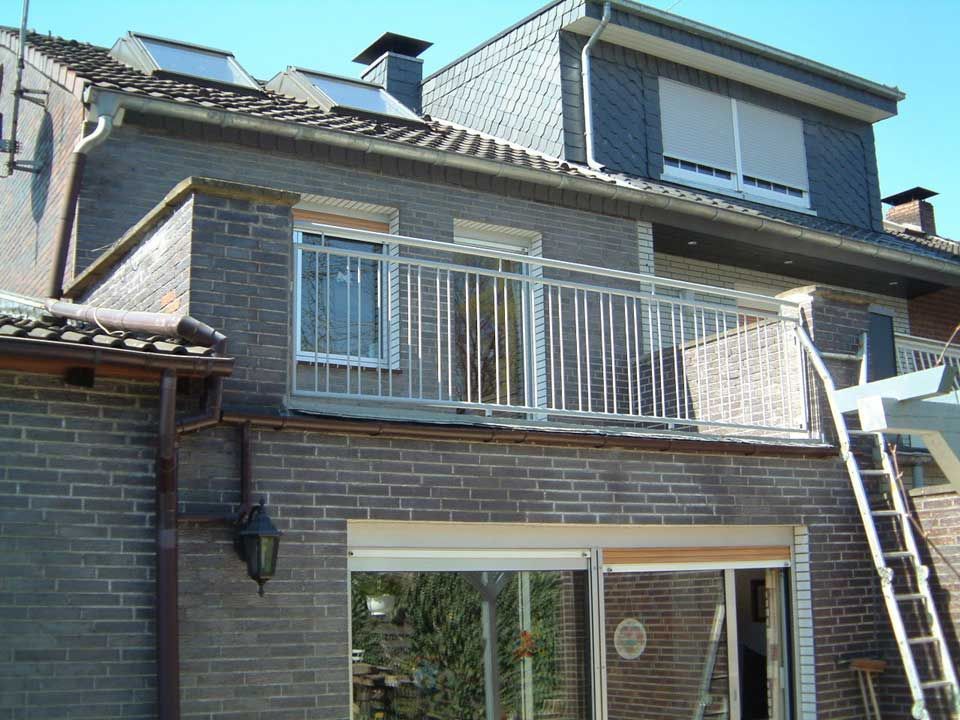

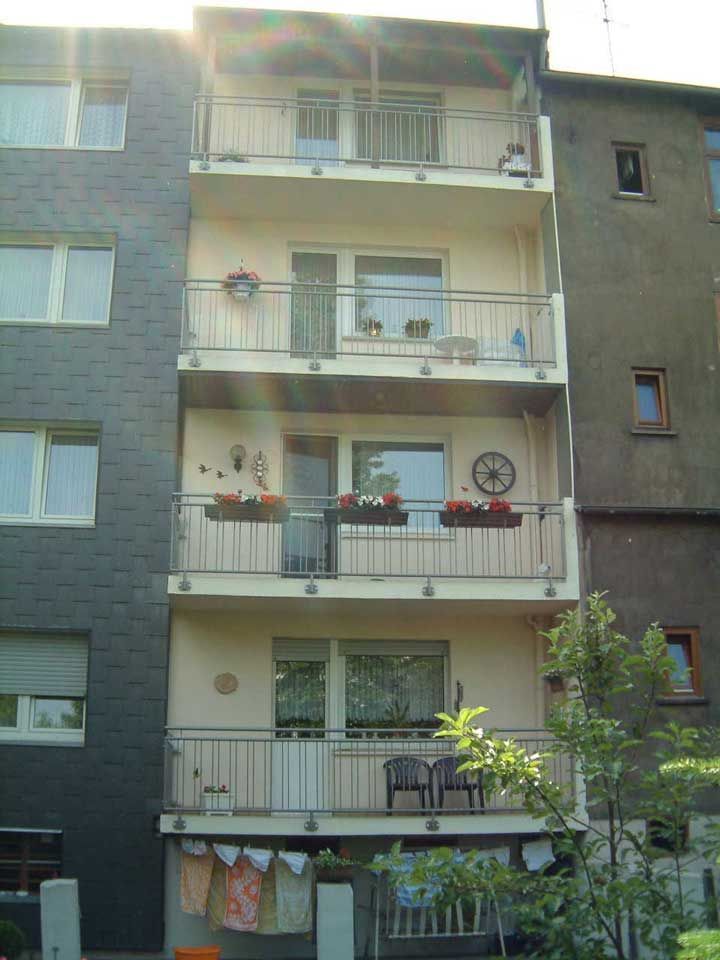

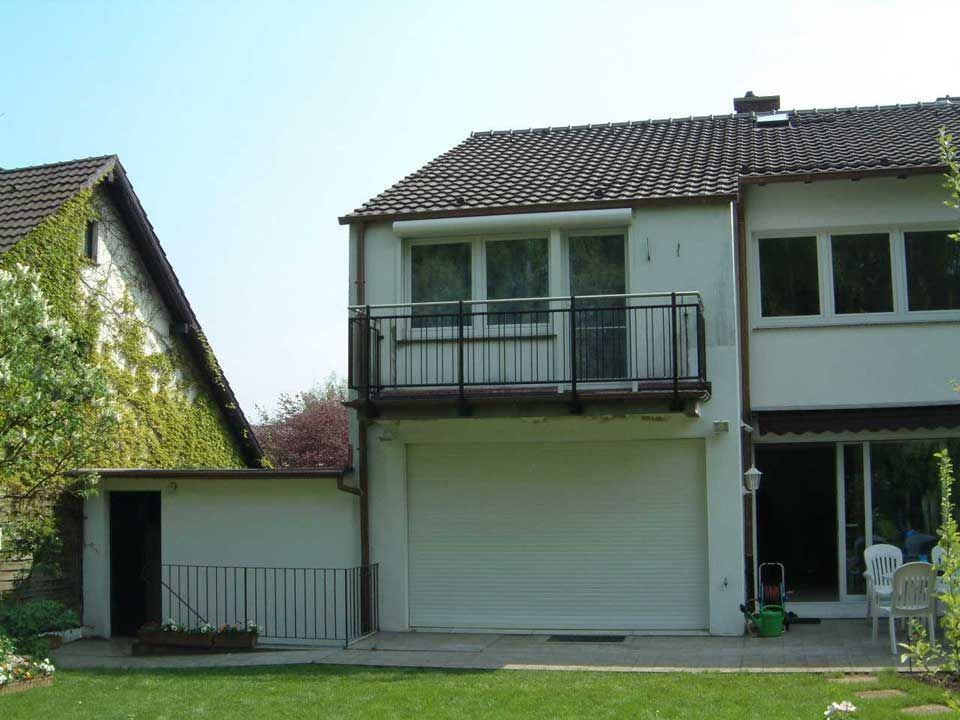

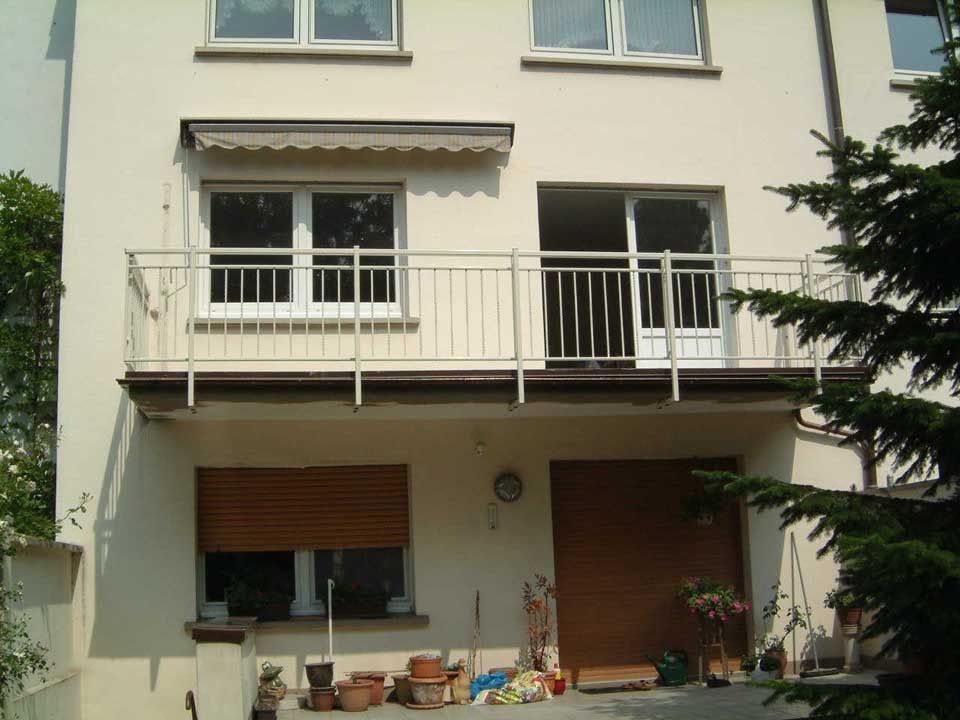

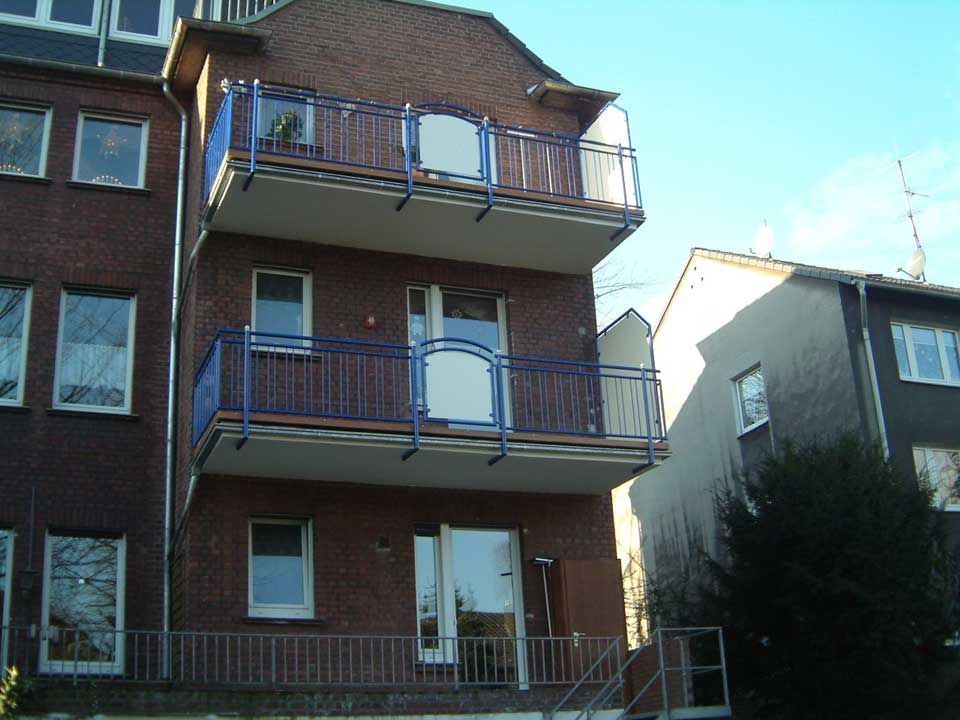

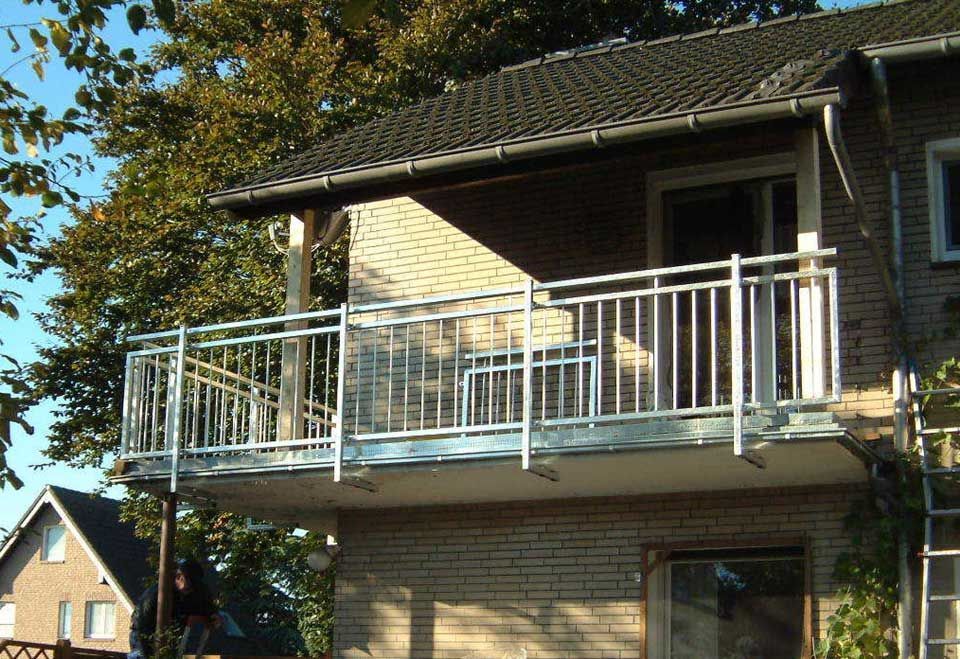

Stahl-Balkongeländer

mit unterseitiger Befestigung

Rahmenelemente aus Stahlvierkantrohr, Handlauf aus Rechteckrohr mit ca. 80 mm Distanz aufgesetzt
Pfosten aus Vierkantrohr in L-Form

Füllungen:
12 mm Vierkantstäbe senkrecht in die Rahmenelemente eingeschweißt

Weitere Arten und Möglichkeiten der Füllung oder der Verkleidungen finden Sie in unserer Ausstellung oder in der Galerie.

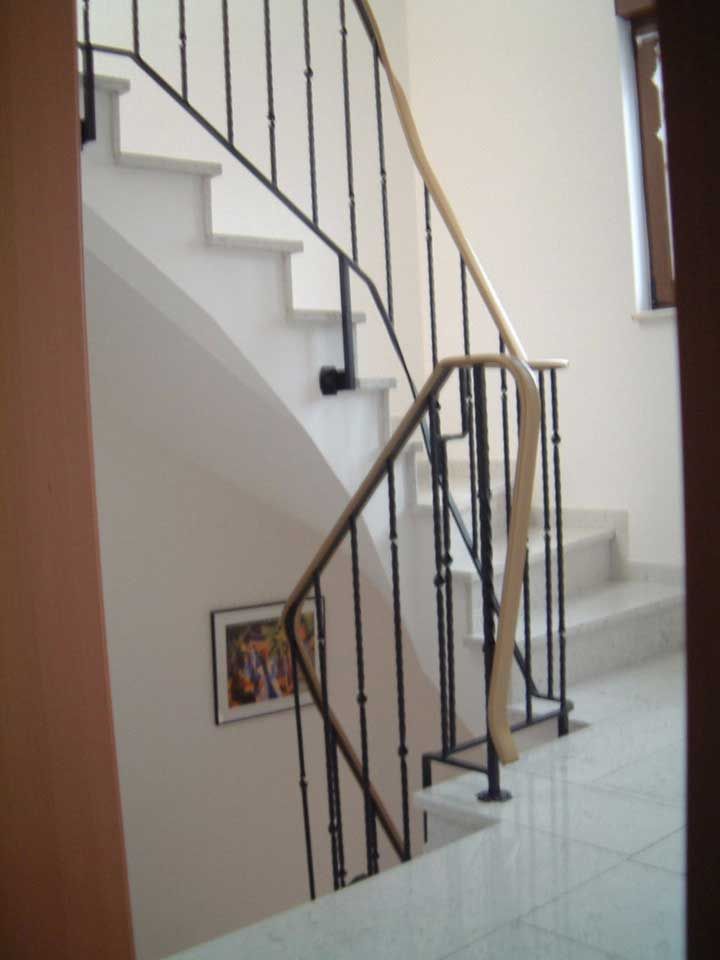

Treppengeländer

1

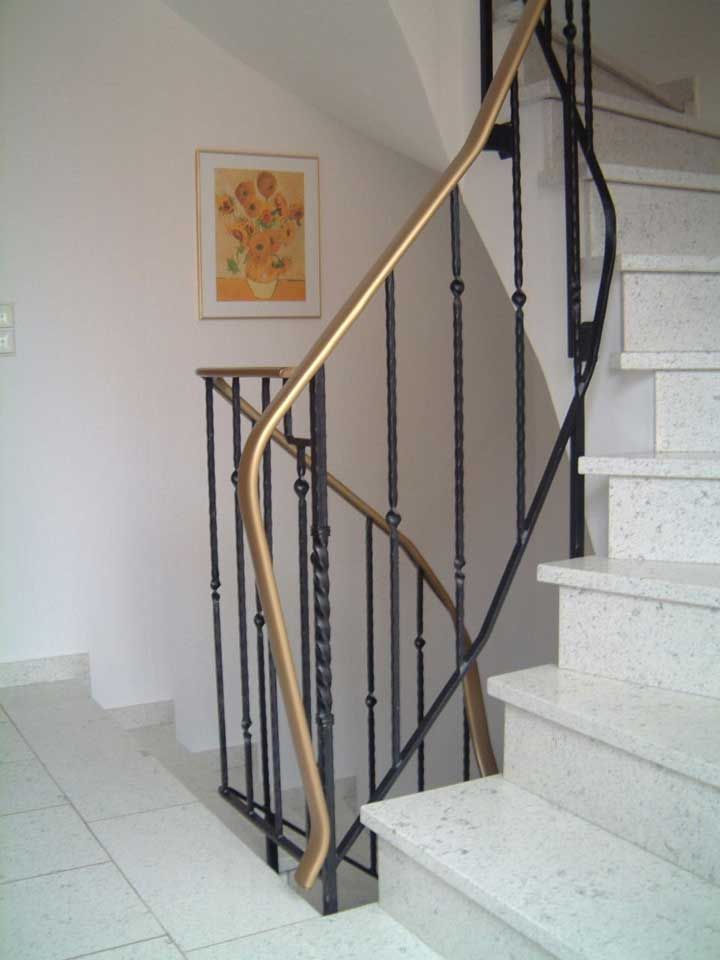

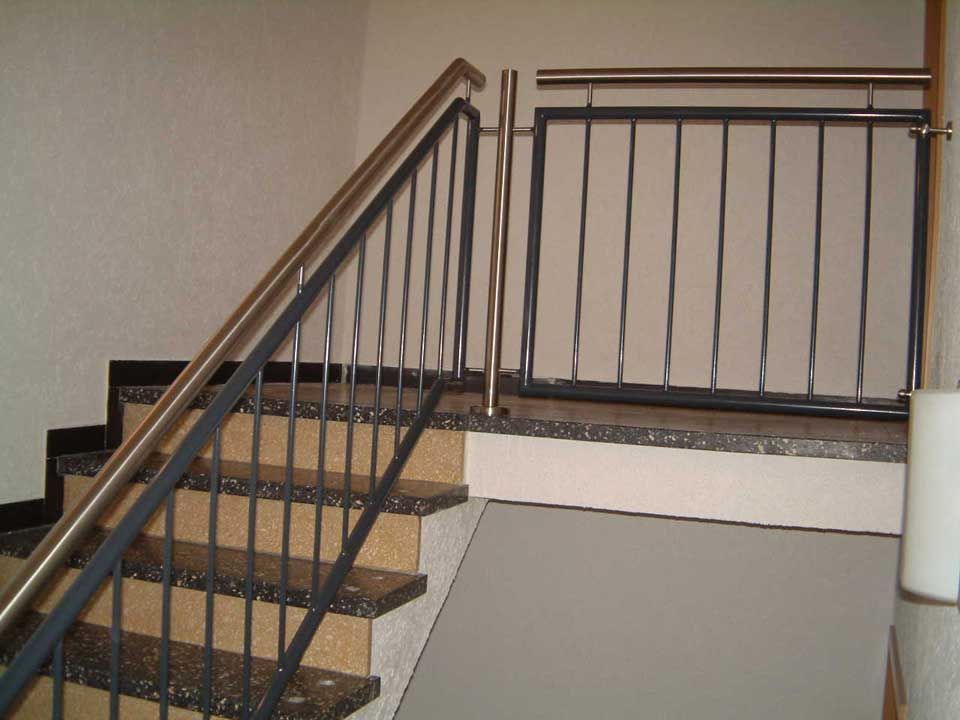

Stahltreppengeländer


Rahmenelemente aus Rundrohr 33,7 mit senkrecht eingeschweißten 12 mm Rundstahlstäben
Mit ca. 80 mm Distanz aufgesetzter 42,4 mm Edelstahl–Handlauf

Die Geländerelemente werden dem Verlauf der Treppenanlage angepasst.

Die Befestigung erfolgt an den im Treppenauge montierten Edelstahlpfosten aus Rundrohr 42,4 mm.

Oberfläche in Stahl roh, mit Voranstrich oder mit RAL Pulverbeschichtung. Weitere Varianten auf Anfrage möglich.

2

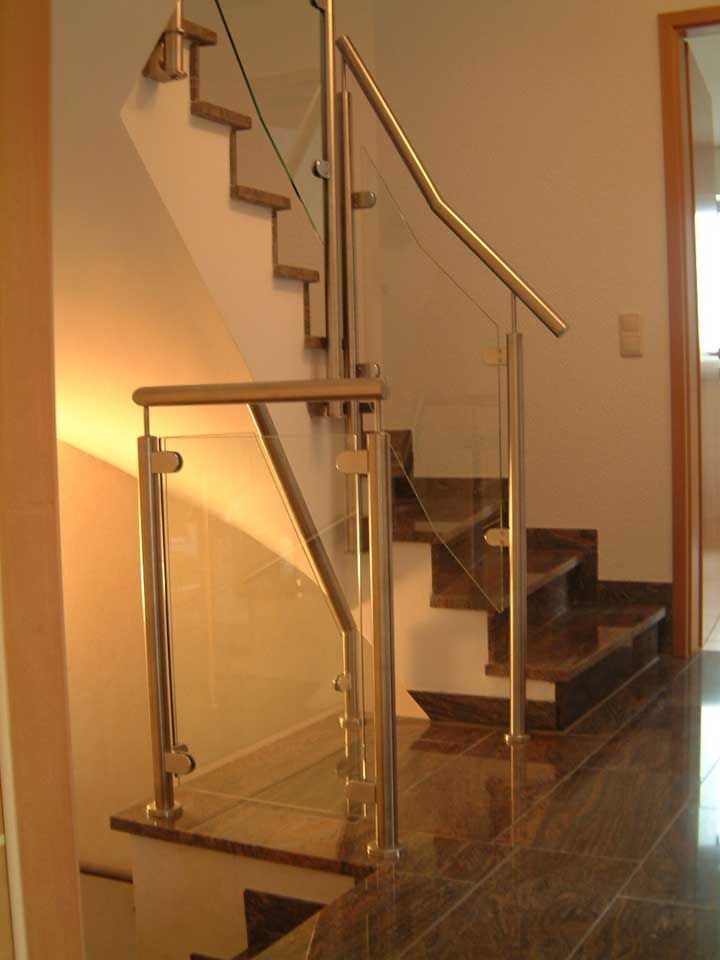

Treppengeländer Edelstahl


Oberfläche Korn 240 geschliffen

Rahmenelemente:
aus Rundrohr 33,7 mm, dem Verlauf der Treppenanlage angepasst und mit Montagekonsolen seitlich befestigt
Handlauf aus Rundrohr 42,4 mm mit ca. 80 mm Distanzelement

Füllungen:
12 mm Rundstahlstäbe senkrecht oder horizontal eingeschweißt

Weitere Arten und Möglichkeiten der Füllung oder Verkleidung finden Sie in unserer Ausstellung oder im Bildmaterial unserer Referenz-Seite.

3

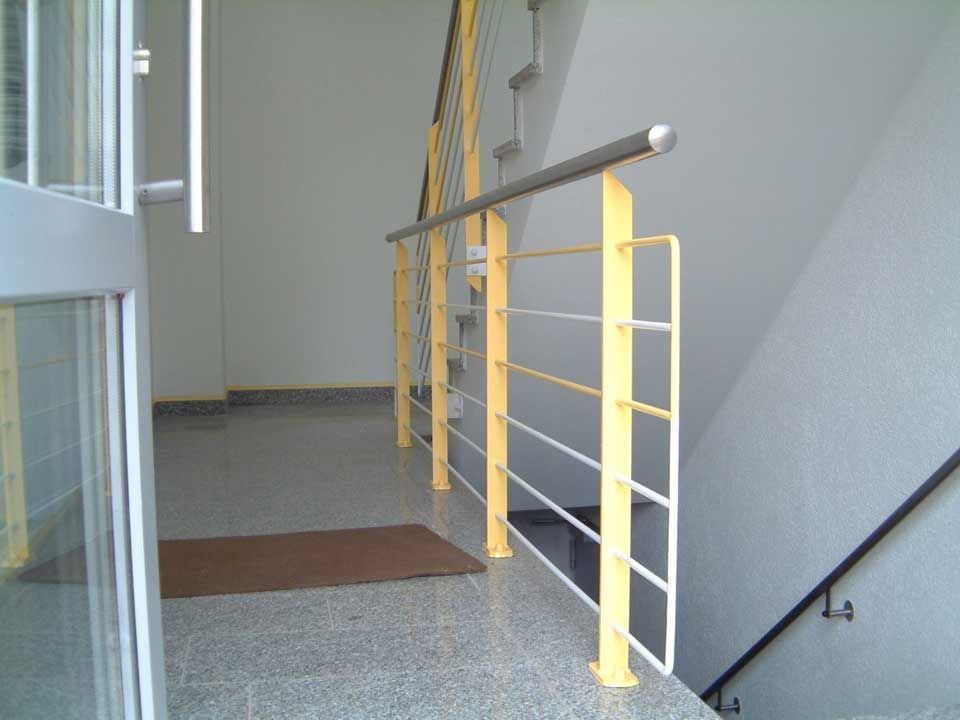

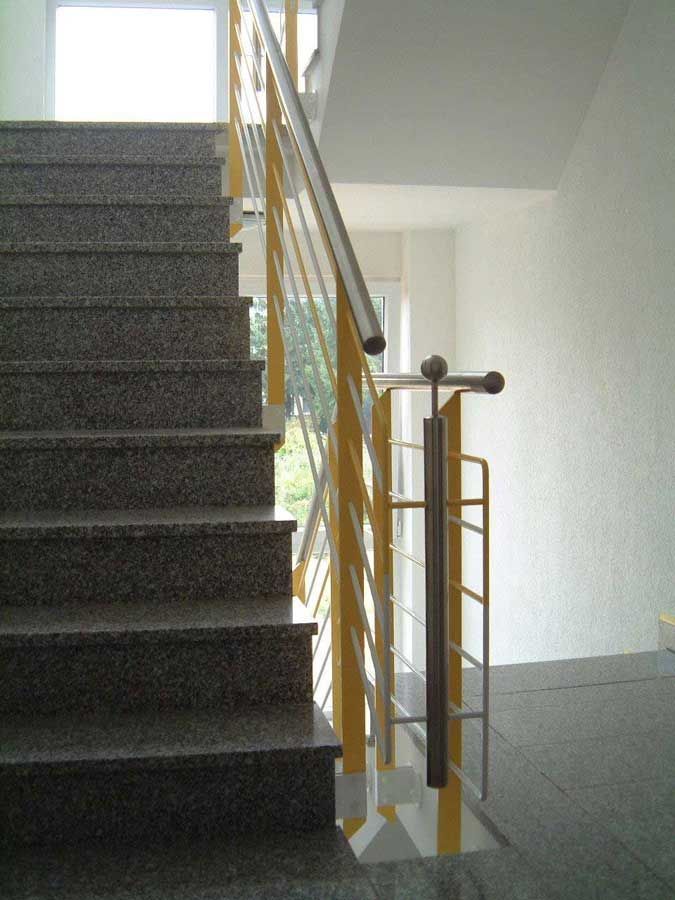

Treppengeländer Typ TGE1


Ausführung:
Rundrohrrahmen 33,7 oder 42,4 mm
mit aufgestieltem Edelstahlhandlauf und waagerecht laufenden Rundstahlstäben 12 - 16 mm
Verbindungspfosten im Treppenauge aus Edelstahl-Rundrohr 42,4 - 60 mm

Die Geländerelemente können auf Wunsch RAL pulverbeschichtet beschichtet werden.

4

Treppengeländer Typ TGE_VA1

Edelstahlgeländer

Sonderformen mit vergoldeten Zierelementen
Handlauf aus Flachmaterial 40 x 8 mm
Antrittspfosten aus Rundrohr 27,3 mm
Untergurt aus Flachmaterial 20 x 10 mm
Füllstäbe aus Rundstahl 12 mm

Oberfläche Korn 240 geschliffen

5

Treppengeländer Typ TGE2


Ausführung:
T-50-Profilpfosten mit aufgestieltem Edelstahlhandlauf 42,4 mm
und waagerecht laufendem Rundstahl 12 mm (Edelstahl)

Die T-Profilpfosten sind farbig pulverbeschichtet.

Notgeländersystem

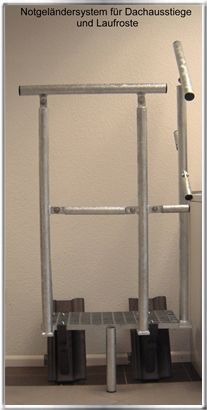

Notgeländersystem für Dachausstiege und Laufroste


Ausführung:

Handlauf und Pfosten aus Rundrohr 42,4 x 2 mm
Knieleiste aus Rundrohr 33,7 x 2 mm
Wahlweise ist hier auch eine Fußleiste aus Flachstahl 50 x 6 zu integrieren.
Alle Verbindungsteile sind aus Edelstahl.
Die Halteklammern auf der Laufrostoberseite sind wie die gesamte Konstruktion feuerverzinkt.
Auf Wunsch ist eine Pulverbeschichtung - RAL-Farbton nach Wahl - möglich.
Aufmaß mittels unserer Aufmaßhilfe oder direkt durch uns; bei Treppenkonstruktionen ist das Aufmaß nur durch uns möglich.

Notgeländersystem für Dachausstiege und Laufroste

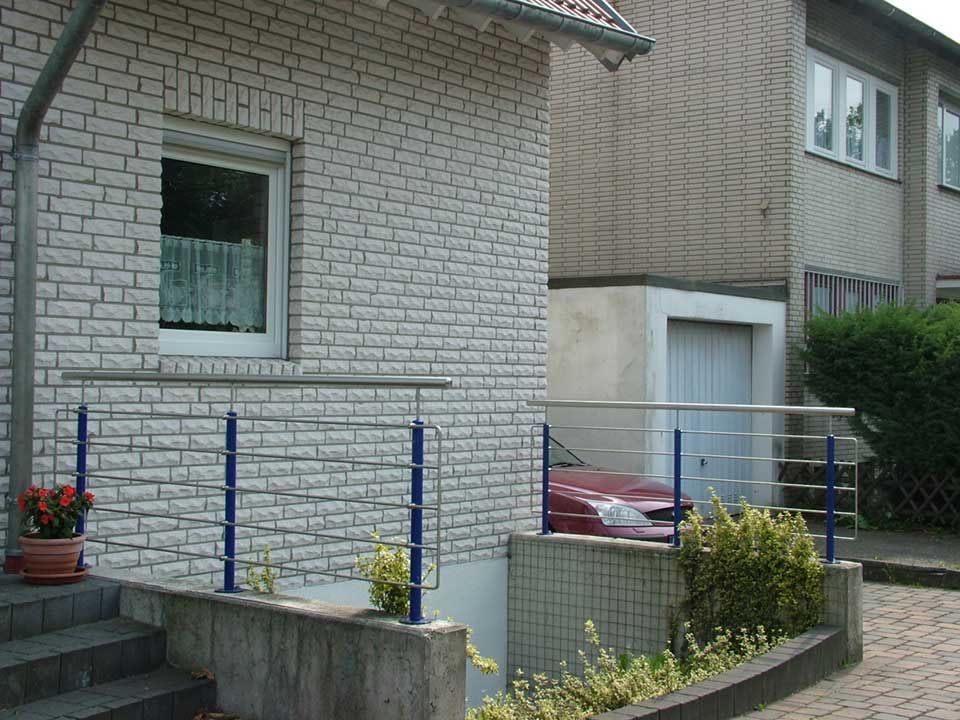

Absturzgeländer

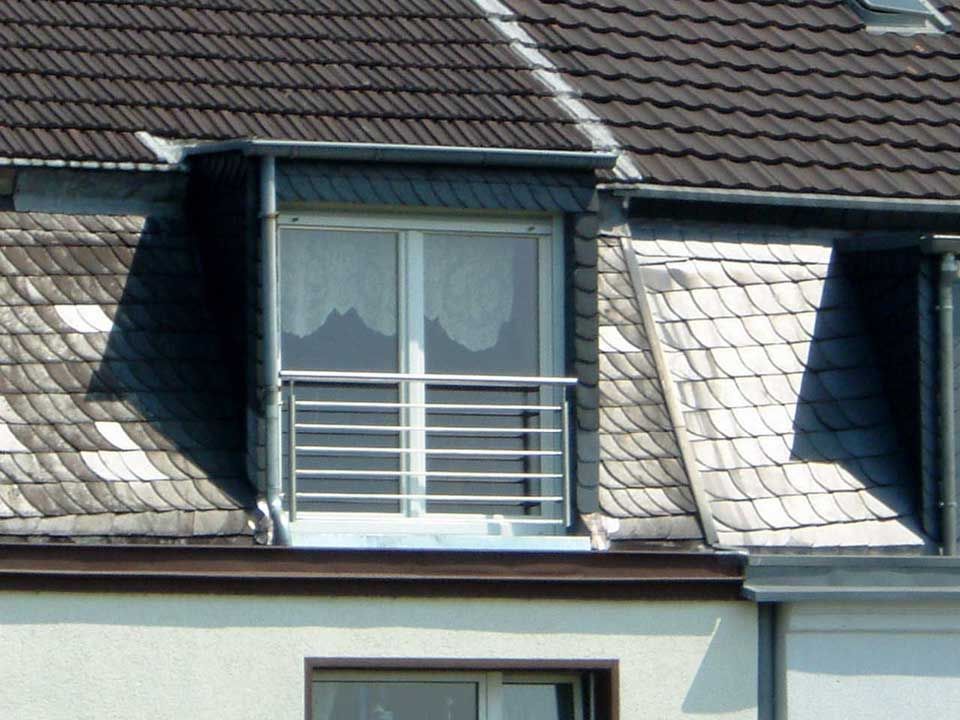

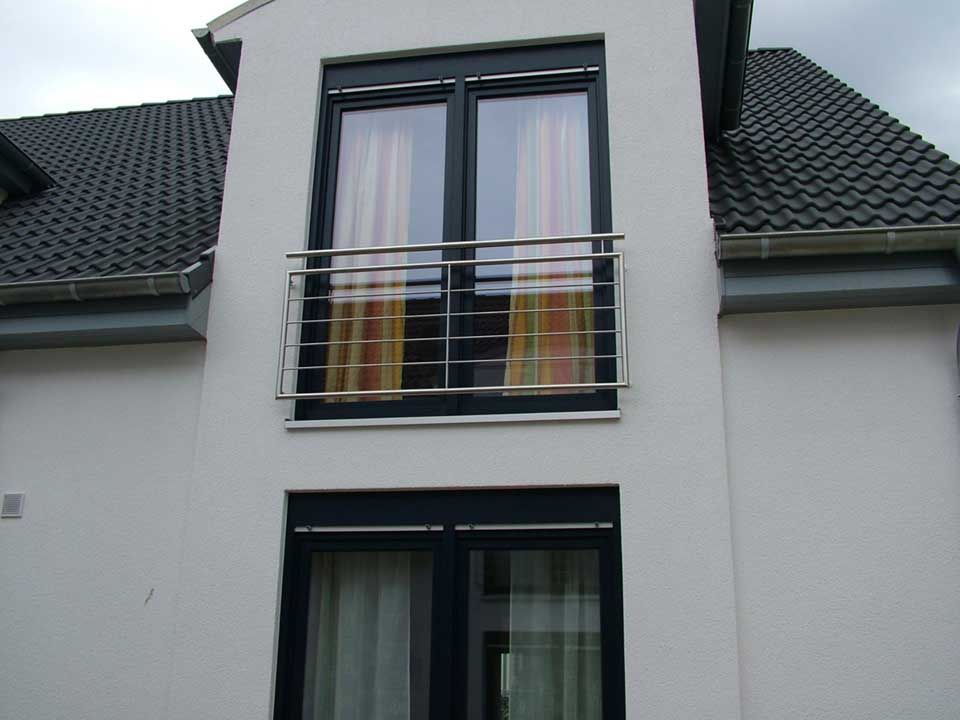

Absturzgeländer AGE1


Ausführung:
Pfosten aus T-Profil oder Rundrohr 42,4 mm
mit waagerecht laufenden Edelstahlstäben Rund 12 mm
aufgesetzter Handlauf aus Rundrohr 42,4 mm
erhältlich in Ausführung Edelstahl oder Stahl verzinkt
Bei diesen Bauteilen ist eine komplette oder teilweise Pulverbeschichtung zusätzlich möglich.

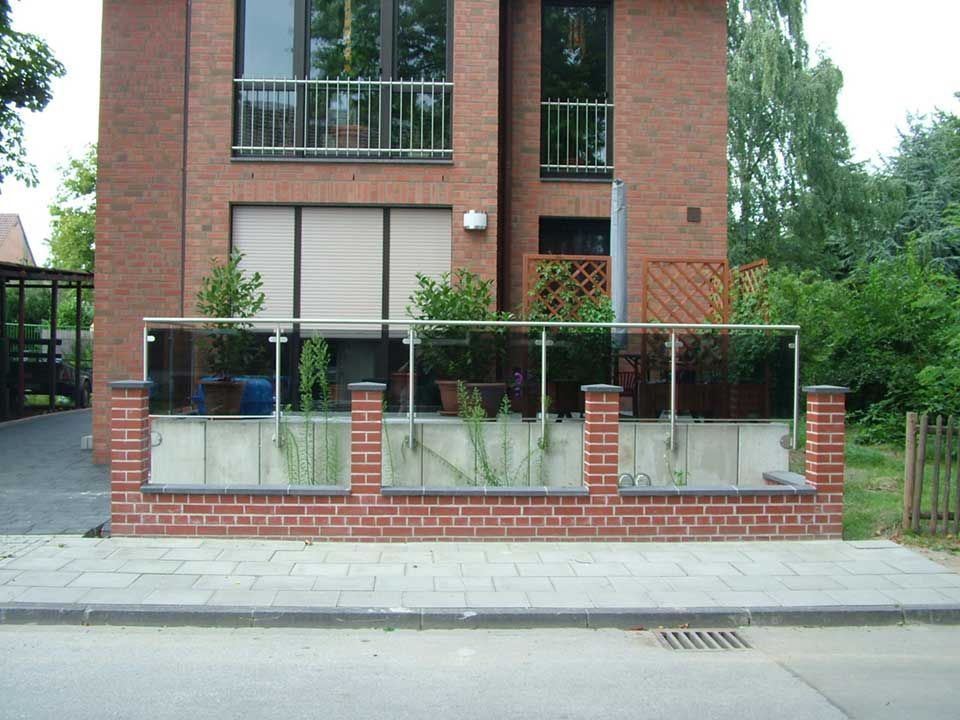

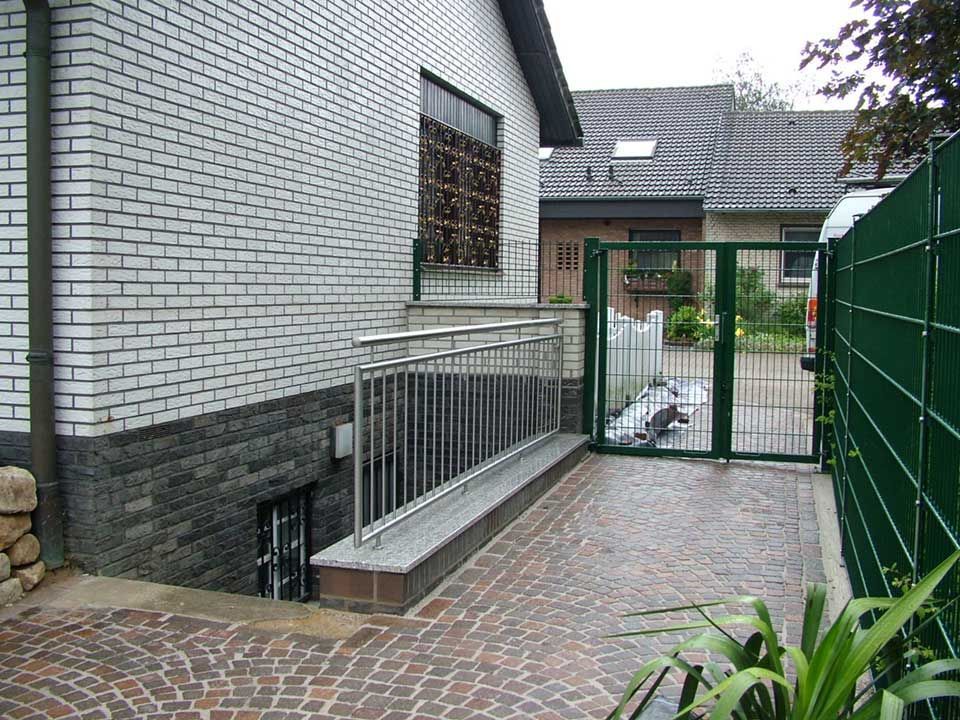

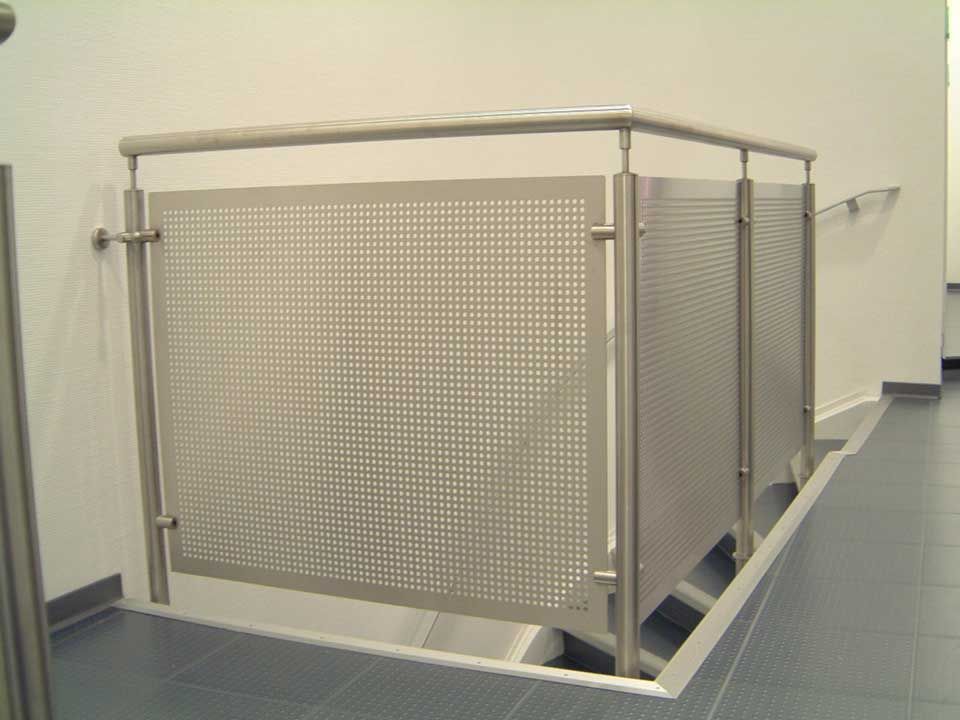

Edelstahl Absturzgeländer


Oberfläche Korn 240 geschliffen
Senkrechte Pfosten aus Rundrohr 42,4 mm (Abstände nach technischem Aufmaß)
Handlauf aus Rundrohr 42,4 mm mit ca. 80 mm Distanzelement

Oberfläche in Stahl roh, mit Voranstrich oder mit RAL Pulverbeschichtung.
Weitere Varianten auf Anfrage möglich.

Füllungen:
Horizontal laufende Rundstahlstäbe 12 – 16 mm eingeschweißt zwischen den senkrechten Pfosten oder mit angeschraubten Querstabhaltern von vorne gegen die Pfosten befestigt.

Weitere Arten und Möglichkeiten der Füllung oder der Verkleidungen finden Sie in unserer Ausstellung oder in der Galerie

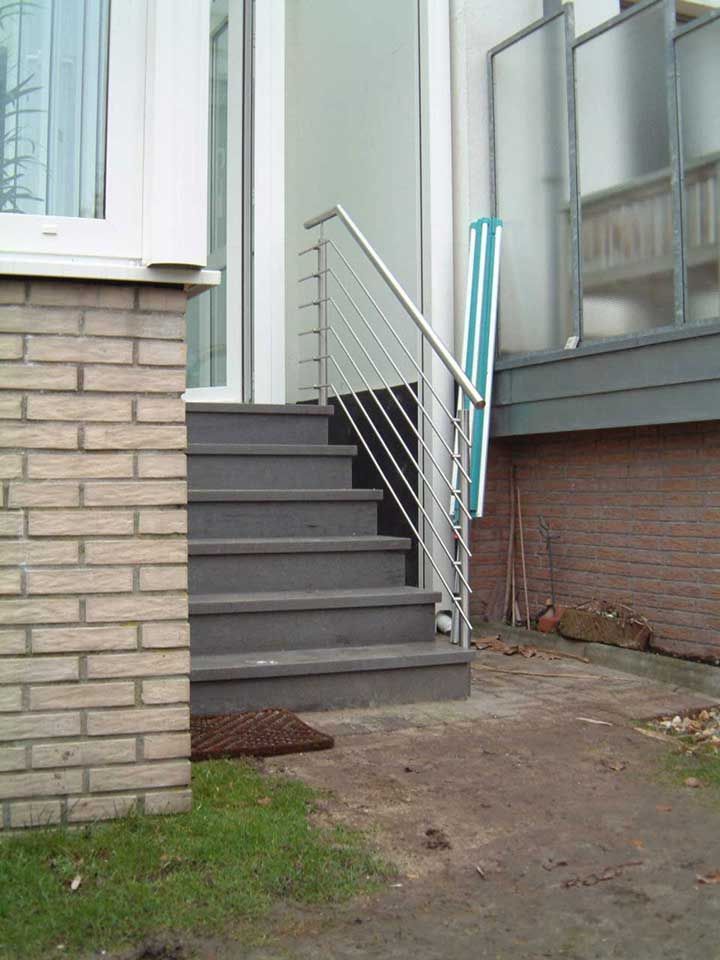

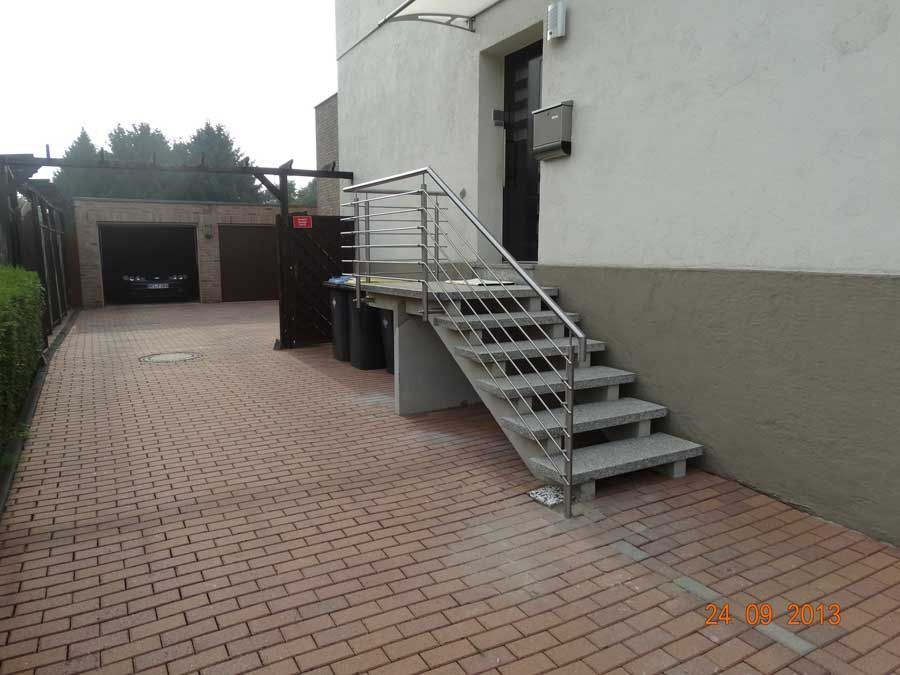

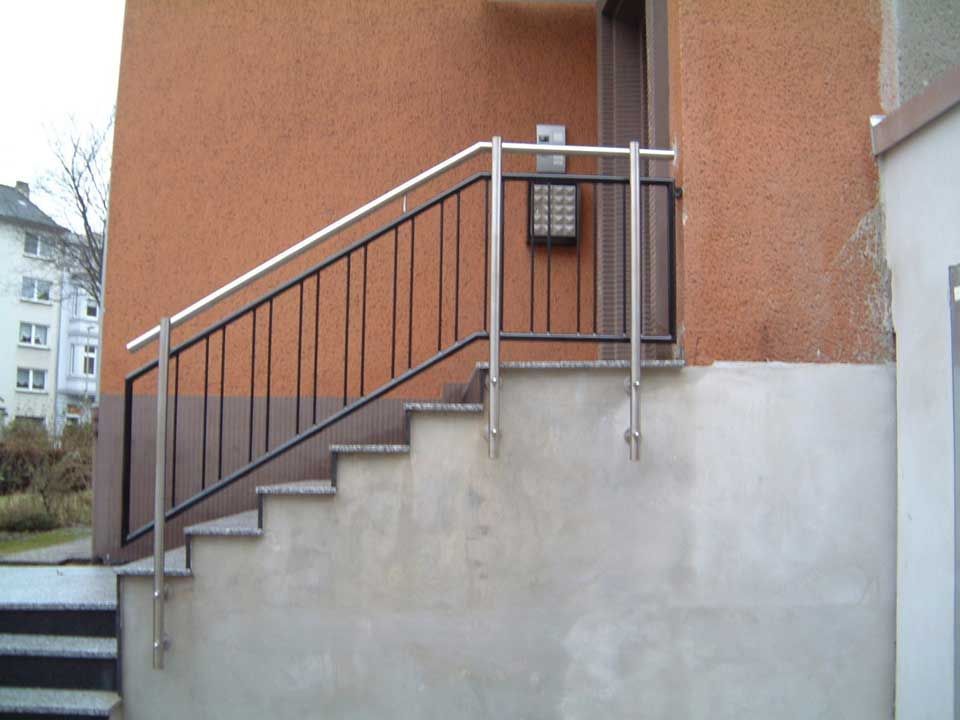

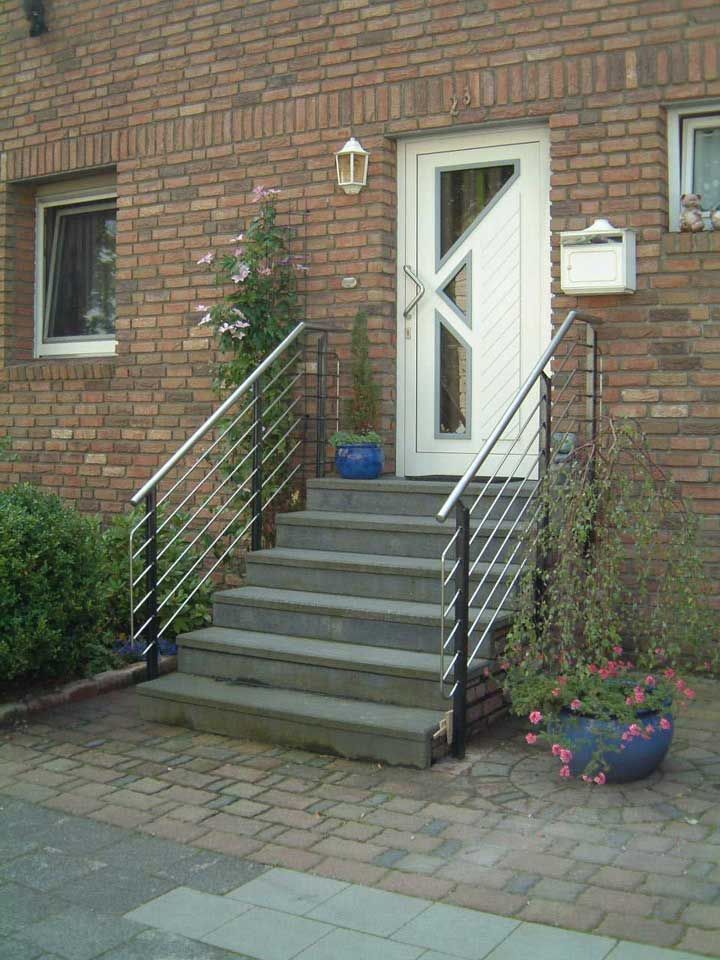

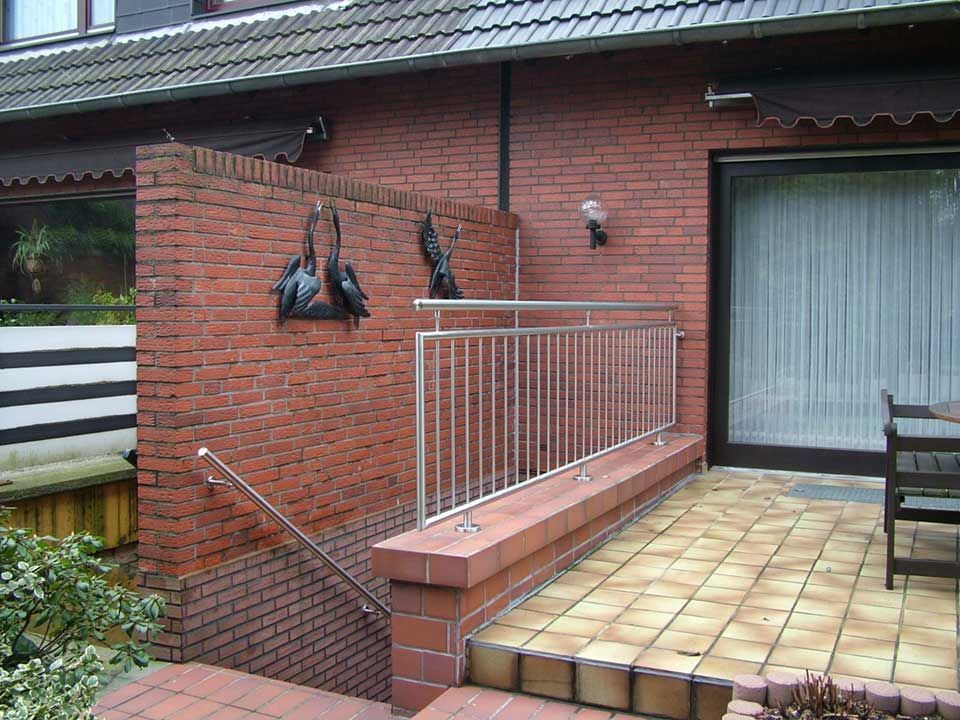

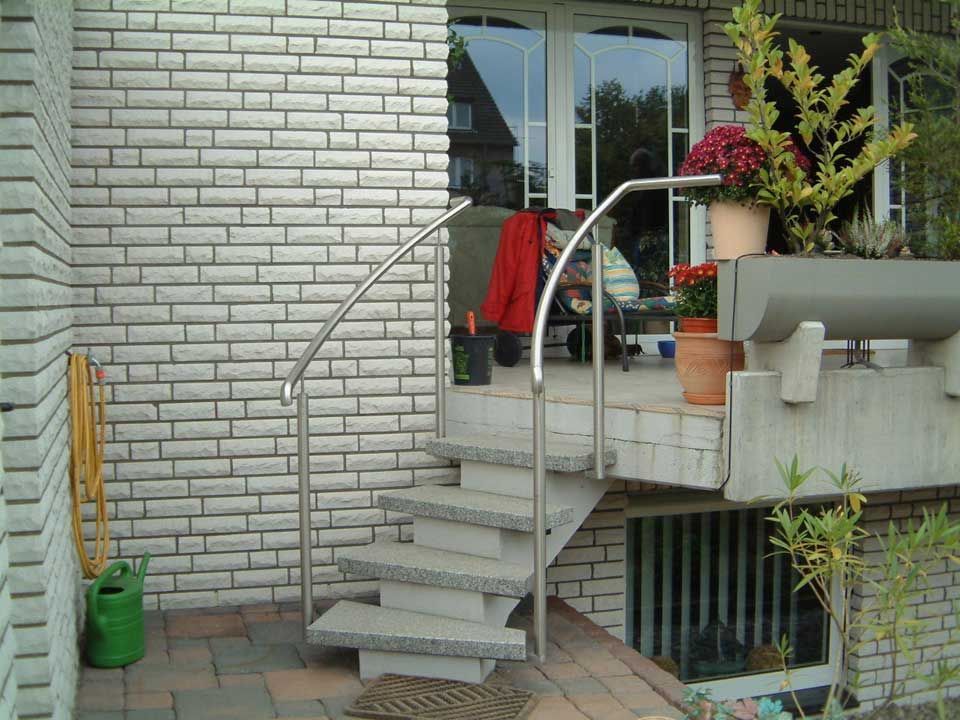

Hauseingangsgeländer

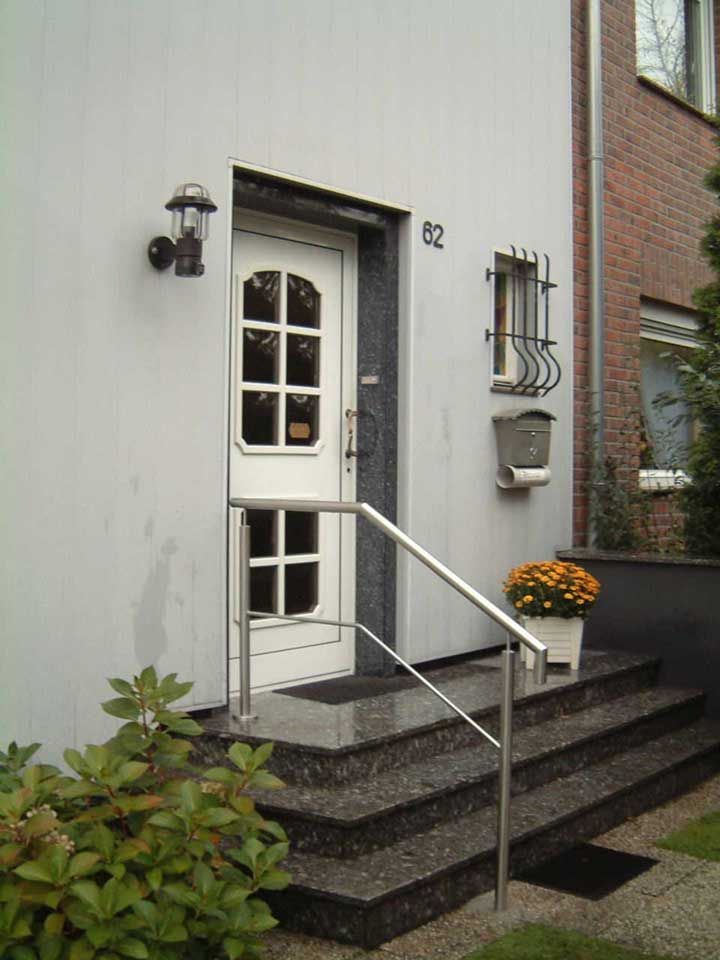

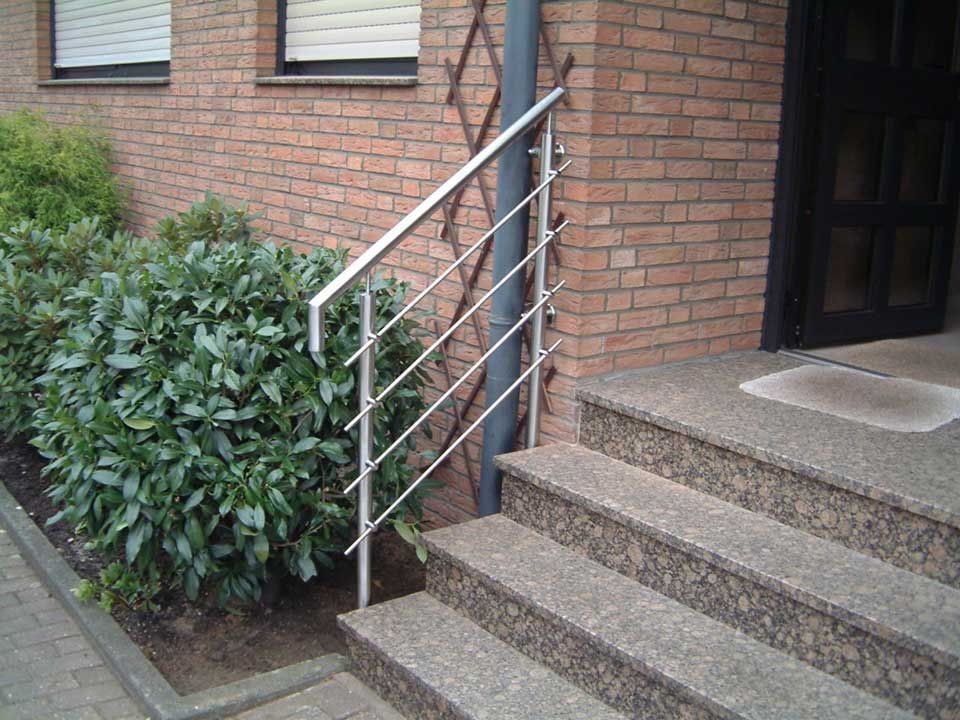

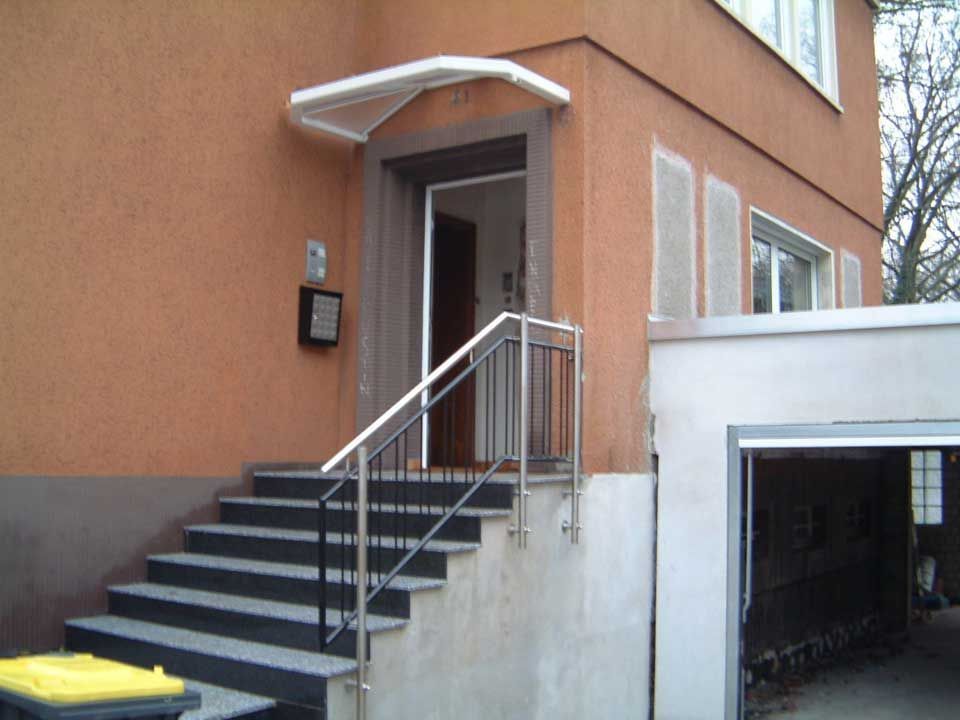

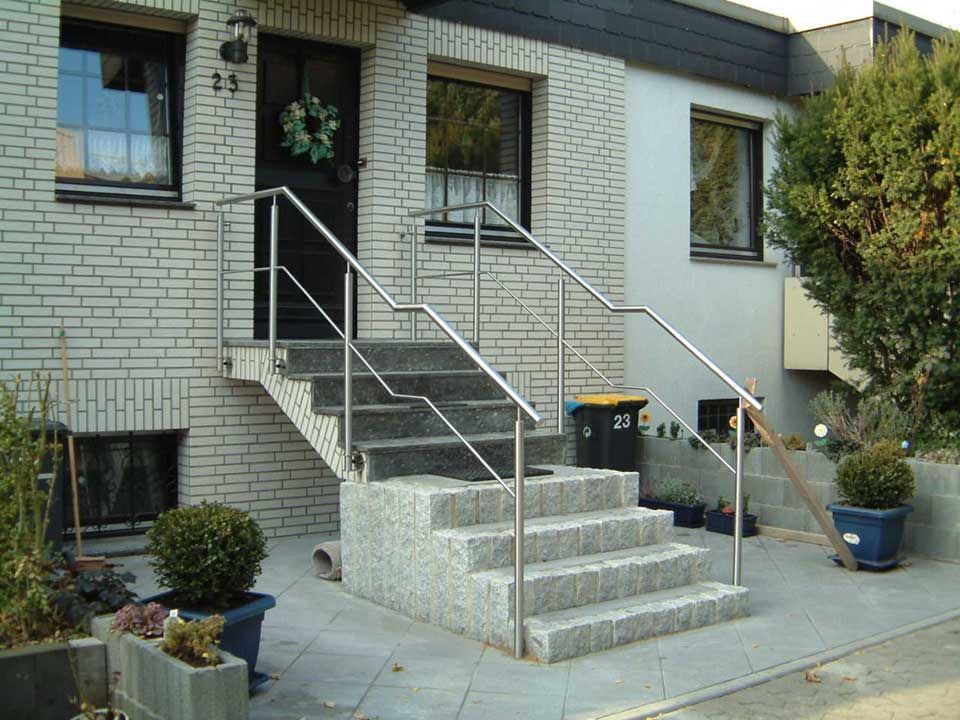

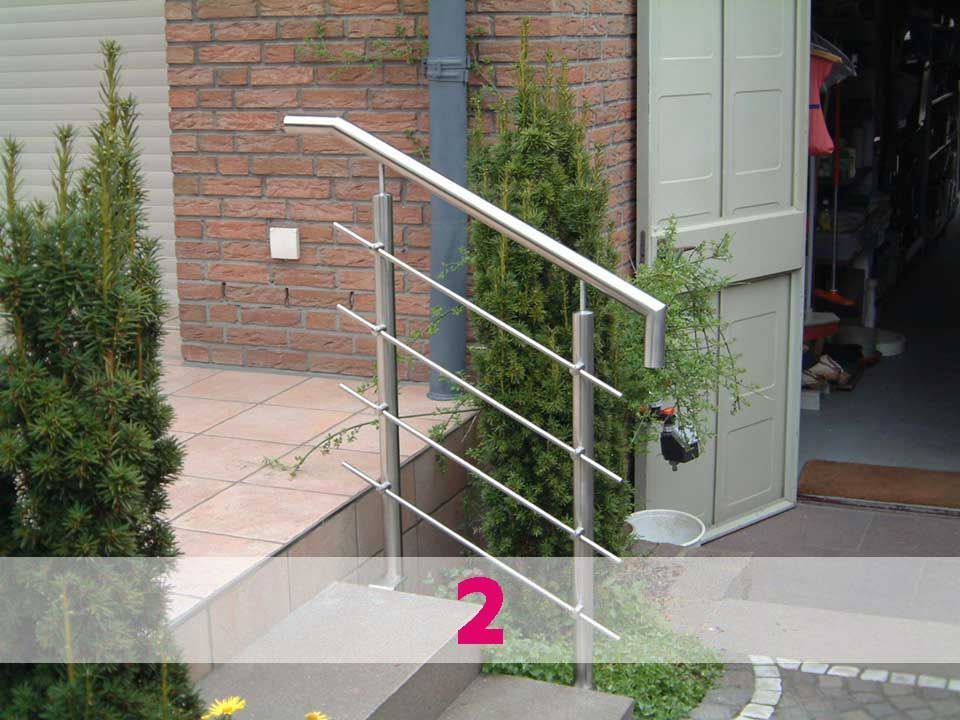

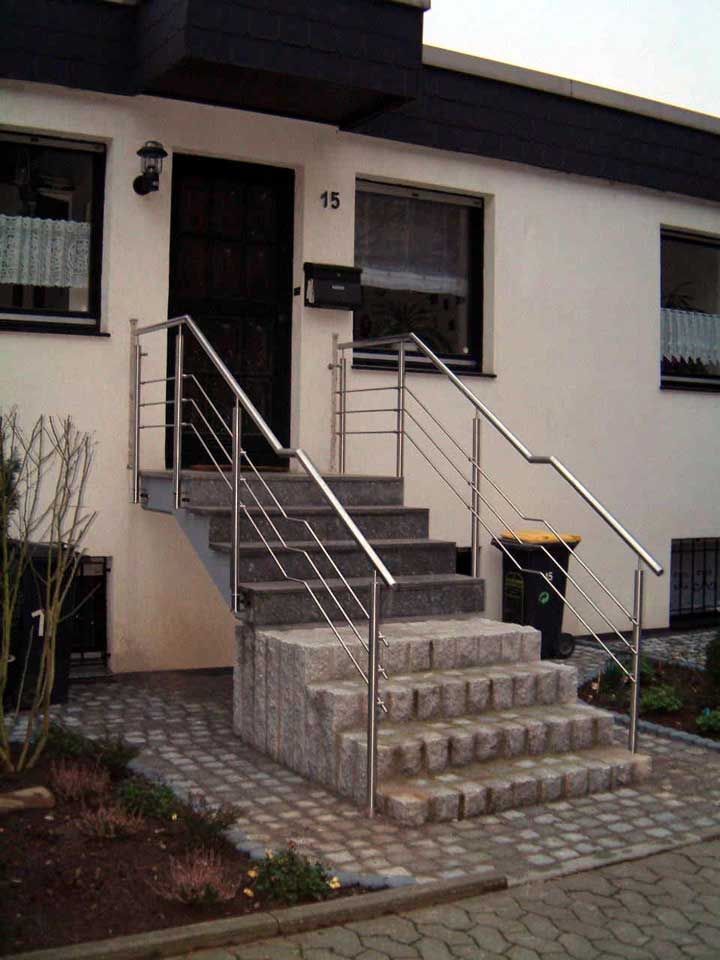

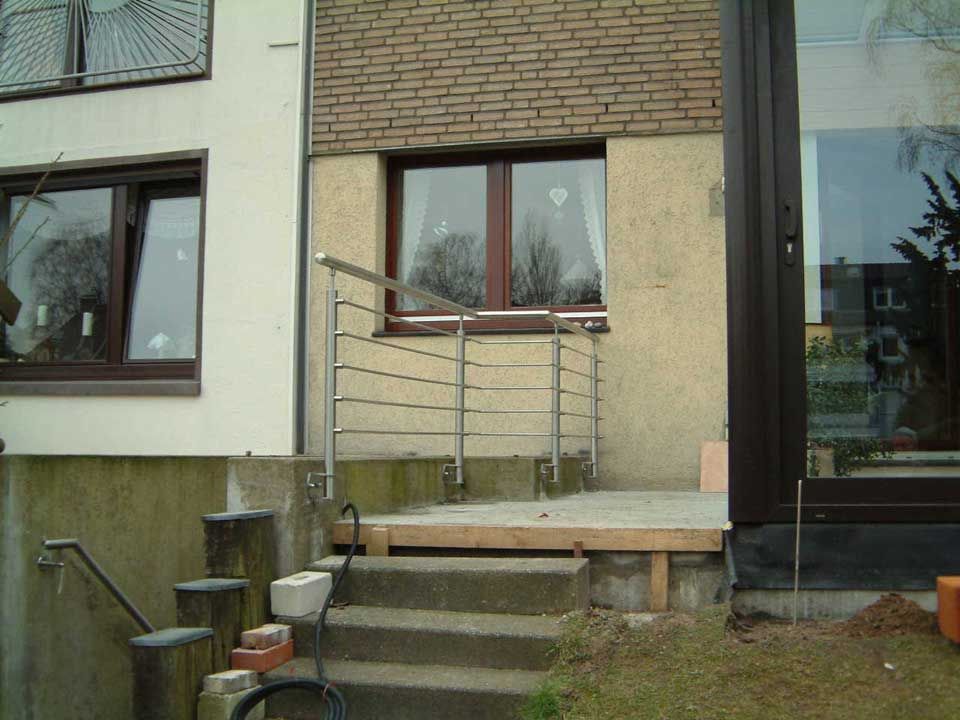

Edelstahl Hauseingangsgeländer


Ausführung:
Oberfläche Korn 240 geschliffen
Senkrechte Pfosten aus Rundrohr 42,4 mm (Abstände nach technischem Aufmaß), dem Verlauf der Eingangsanlage angepasst und mit Montagekonsolen seitlich befestigt

Weitere Arten und Möglichkeiten der Füllung oder der Verkleidungen finden Sie in unserer Ausstellung oder in der Galerie.

Handläufe

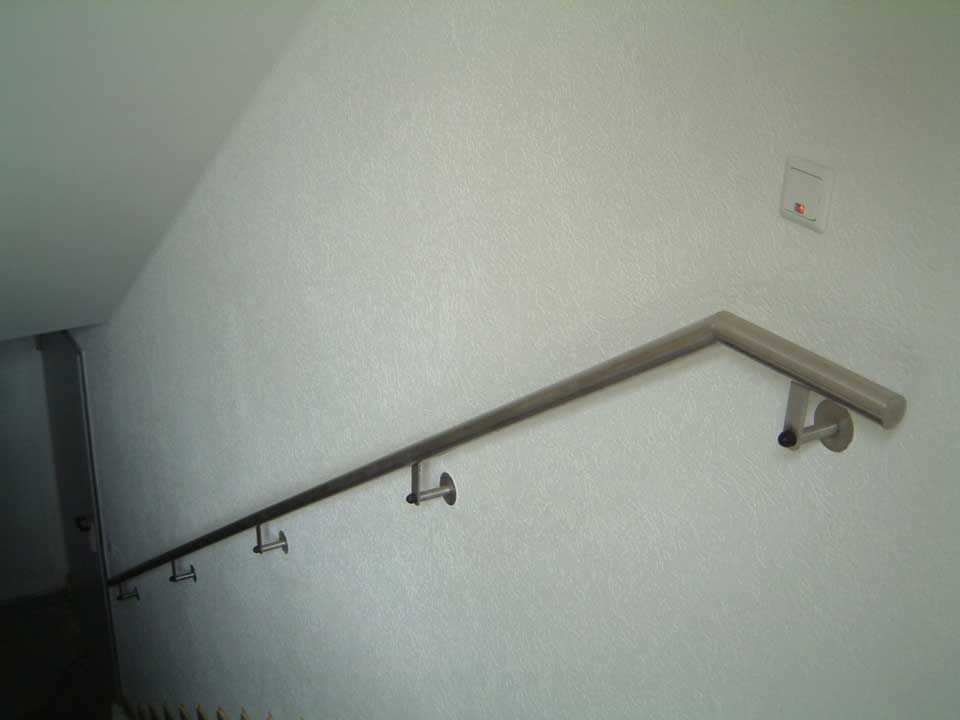

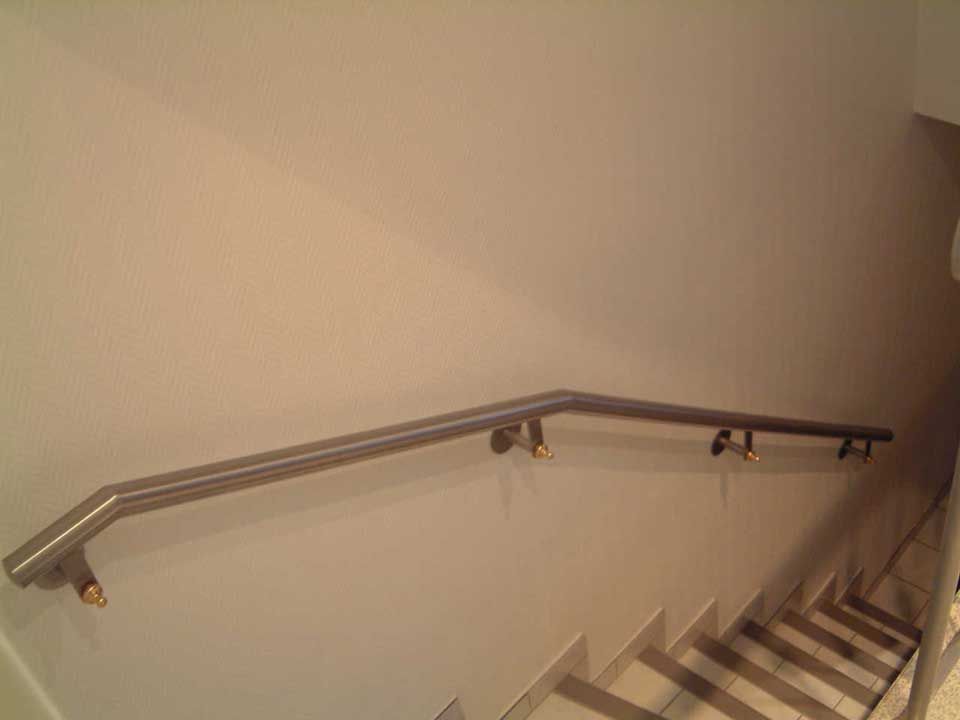

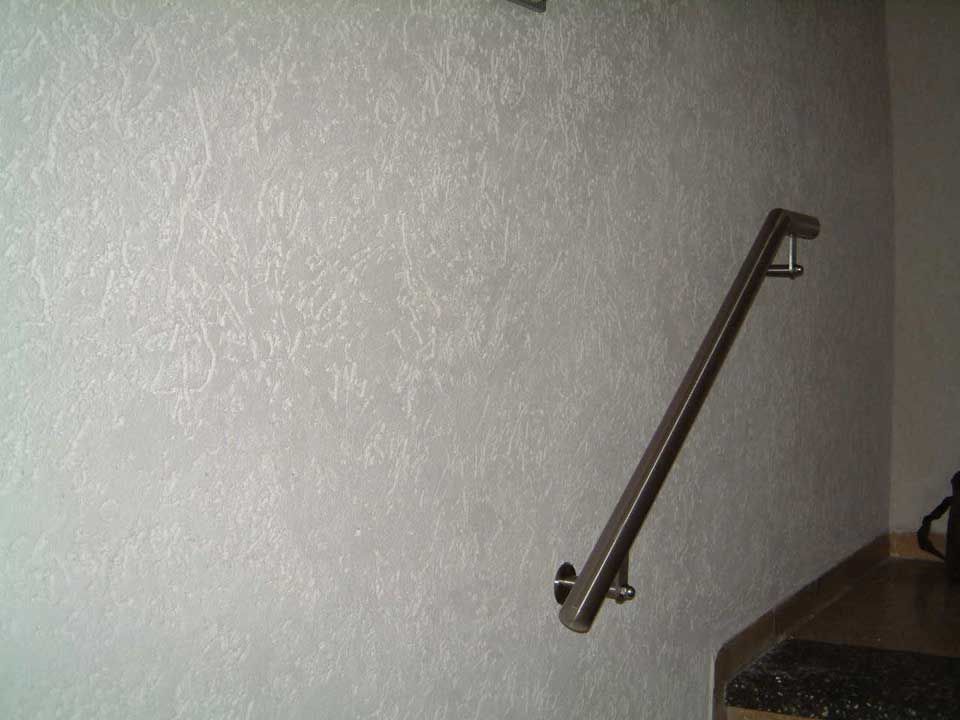

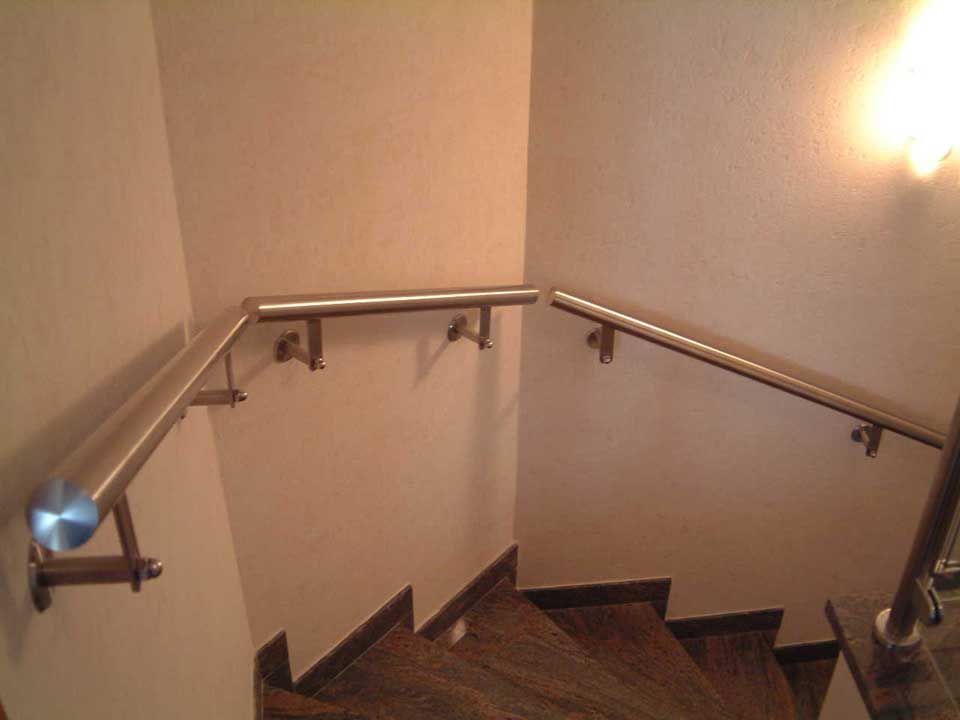

Edelstahl Wandhandläufe


Oberfläche Korn 240 geschliffen

Aus Rundrohr 42,4 mm dem Verlauf der Treppenanlage angepasst

Wandkonsolen:
Als einfache Dübelkonsole oder als demontierbare Konsole mit Wandscheibe und Distanzrohr

Typ H1 und Typ VA1


Ausführung:
Rundrohrhandläufe 42,4 mm.

Typ H1: Stahl blank, pulverbeschichtet oder verzinkt mit Dübelplatte

Typ VA1: Edelstahl Ø 42,4 mit Dübelplatten

alternativ Ausführung Buche Ø 50 mm

Typ VAE 1


Ausführung:
Rundrohrhandlauf aus Edelstahl 42,4 mm

mit Spezialhalterungen und Messing-Ziermutter

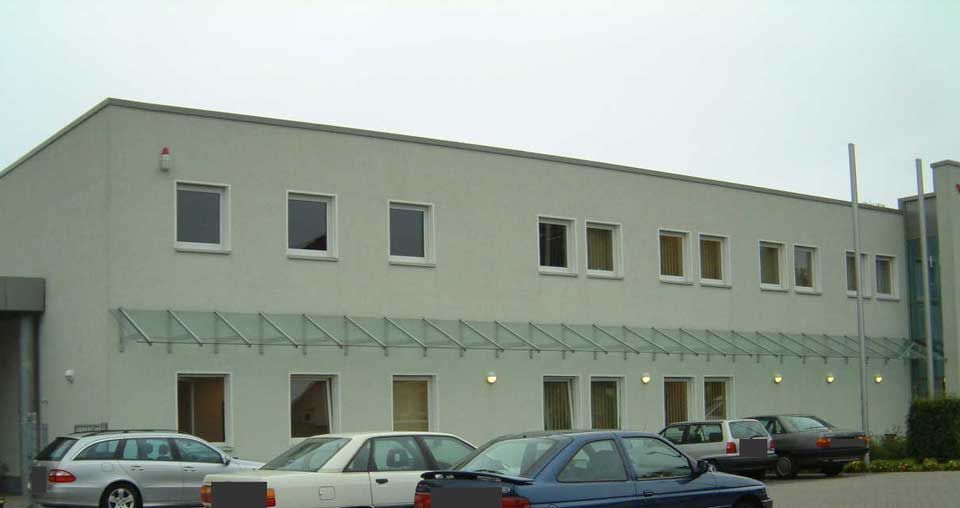

Vordächer / EingangsÜberdachungen

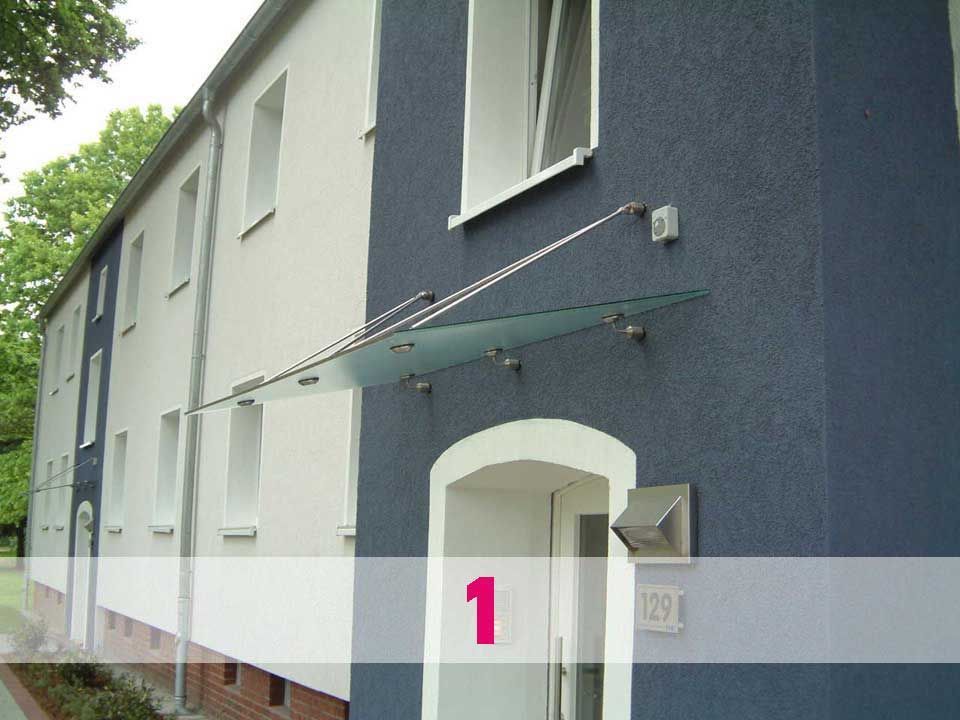

1

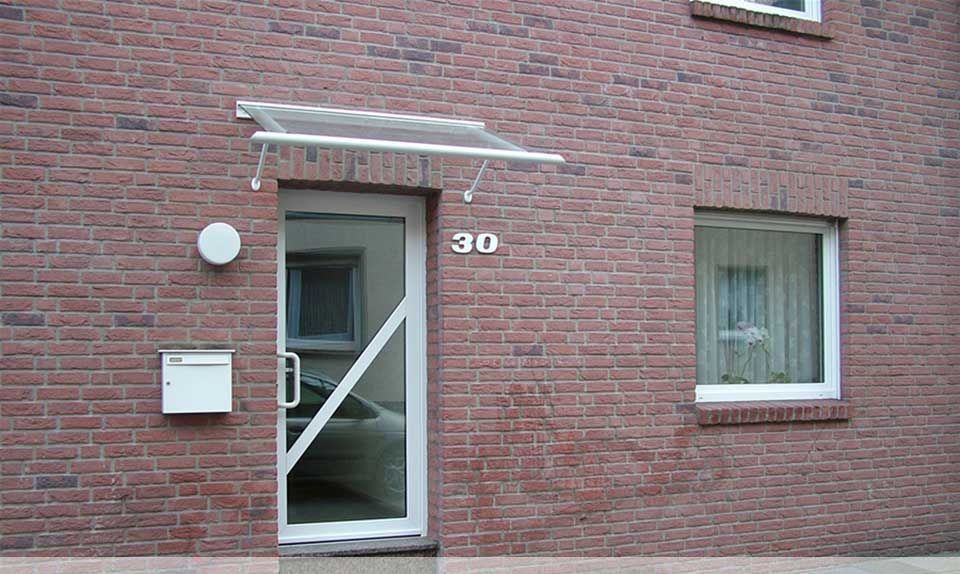

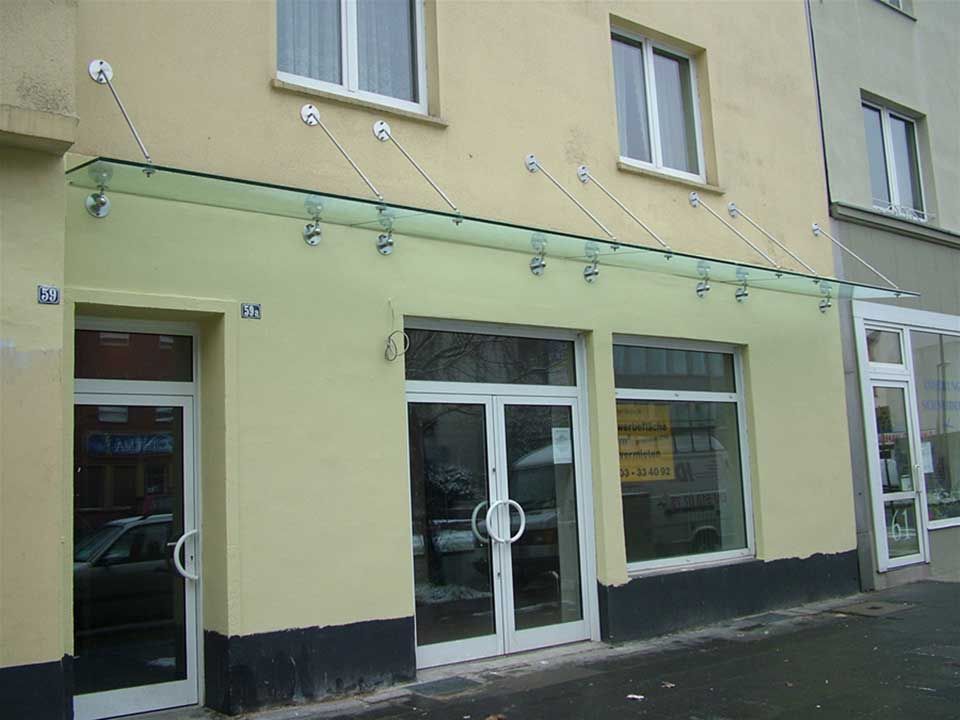

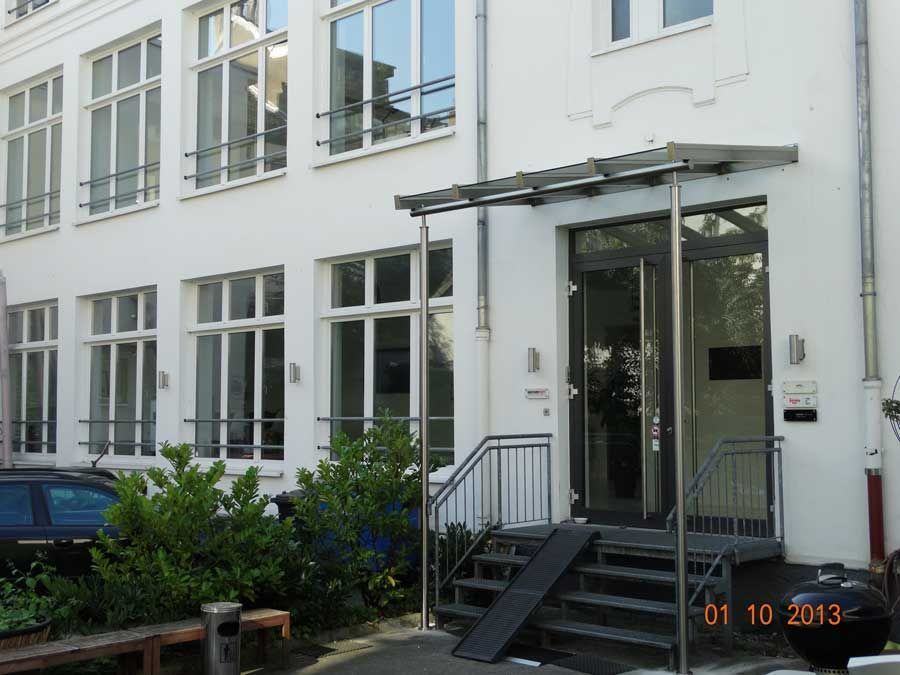

Edelstahl-Vordach


Oberfläche Korn 320 geschliffen

Dies ist ein Konsolen- und Zugstangen-System mit Verbundsicherheitsglas-Eindeckung.

Je nach Breite der Anlage sind 2 oder mehr Wandkonsolen zur Aufhängung erforderlich.

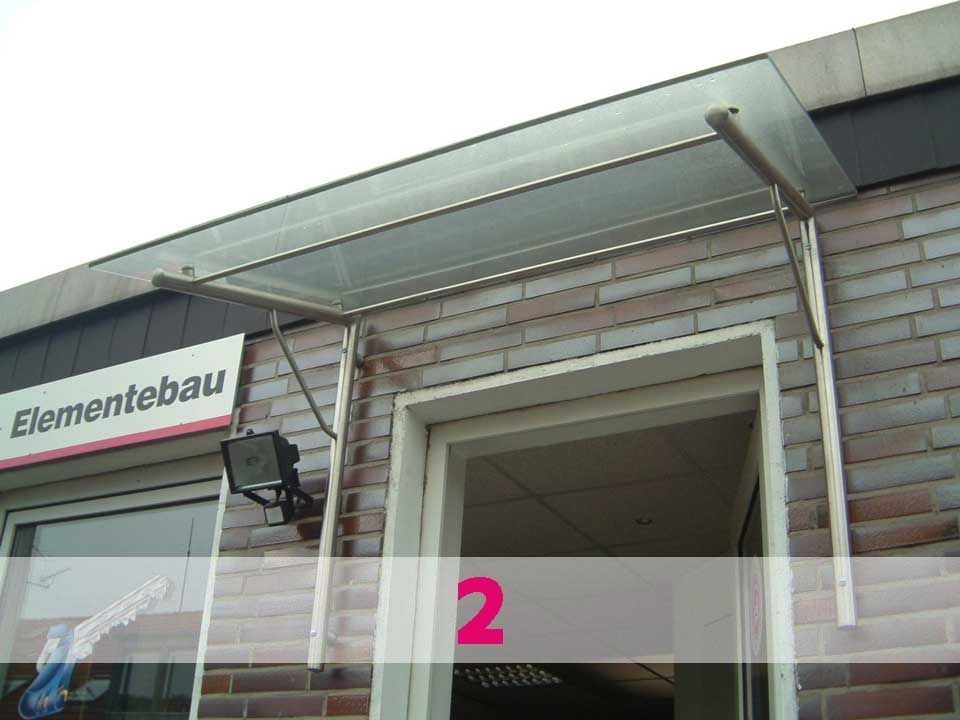

2

Edelstahl-Vordach


Oberfläche Korn 240 geschliffen

2 Stck. Winkelkonsolen aus Rundrohr 42,4 mm mit Glaspunkthaltern und Wandbefestigung

Zur Stabilisierung werden 2 Verbindungsstangen aus Rundstahl 16 mm eingearbeitet

Eindeckung mit Verbundsicherheitsglas

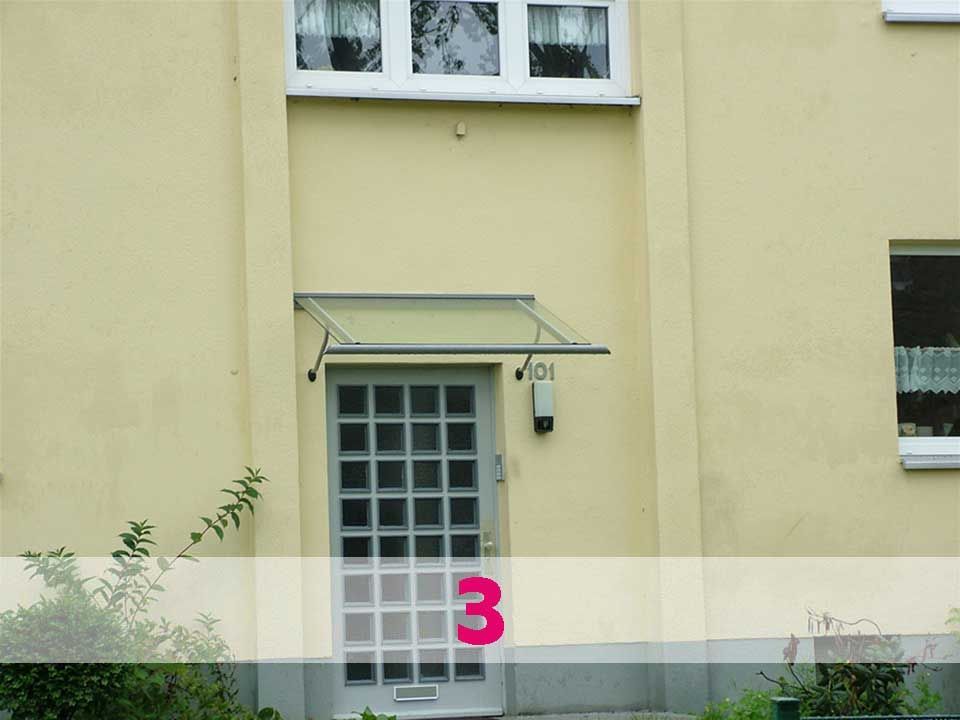

3

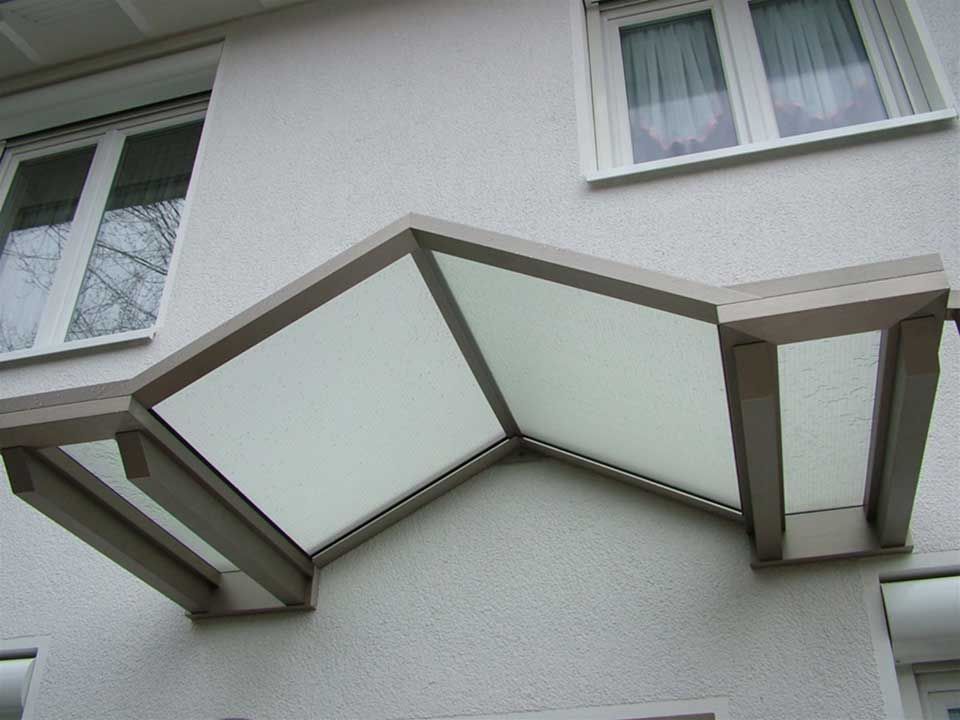

Aluminium-Vordach


Tebau Typ Como 1500 x 950

Aus Rundrohr 42,4 mm dem Verlauf der Treppenanlage angepasst

Aluminium Rahmenkonstruktion mit Stützkonsolen und Entwässerungsrinne

Eindeckung mit Verbundsicherheitsglas

Weitere Ausführungen über Prospektmaterial.

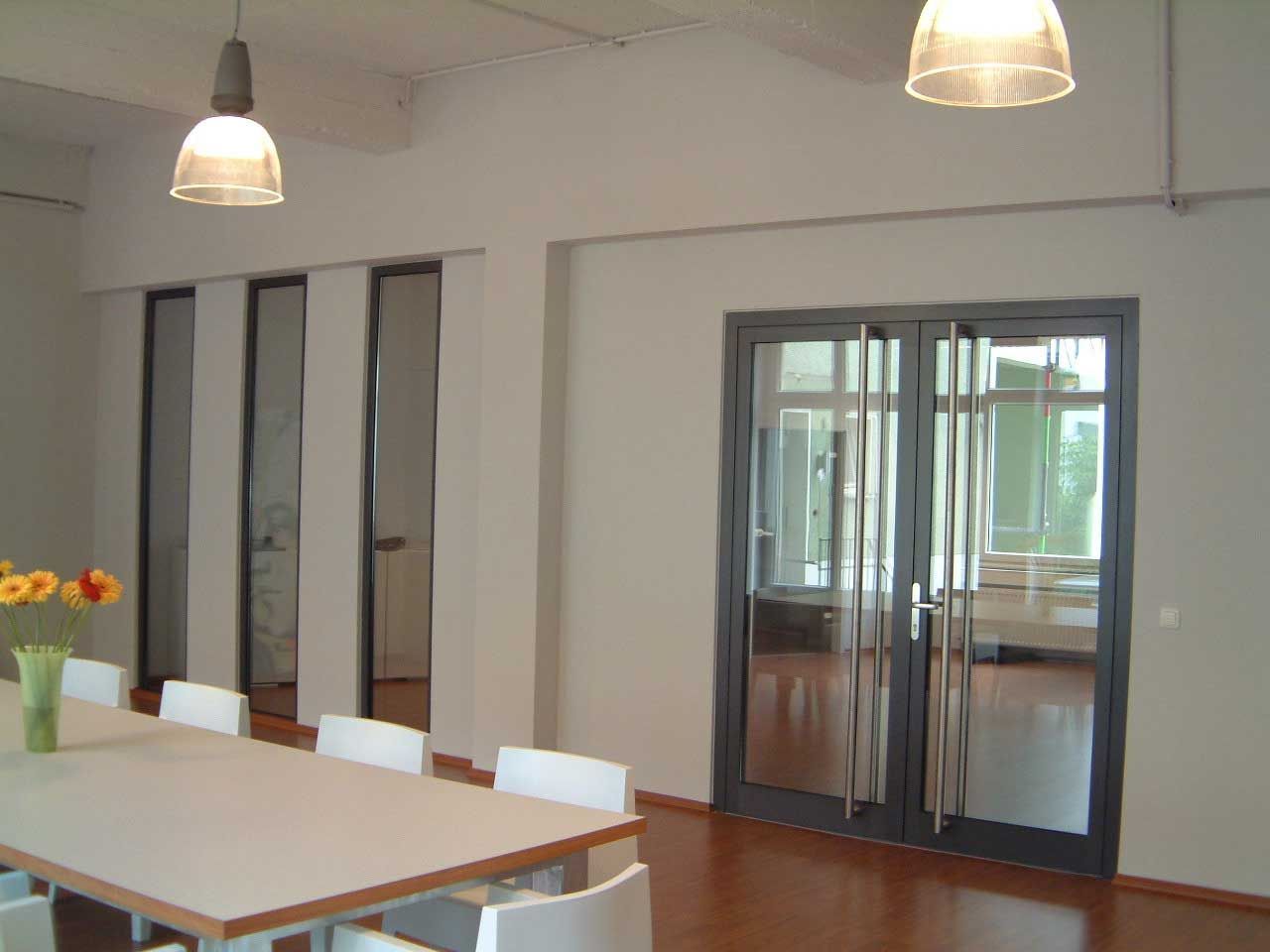

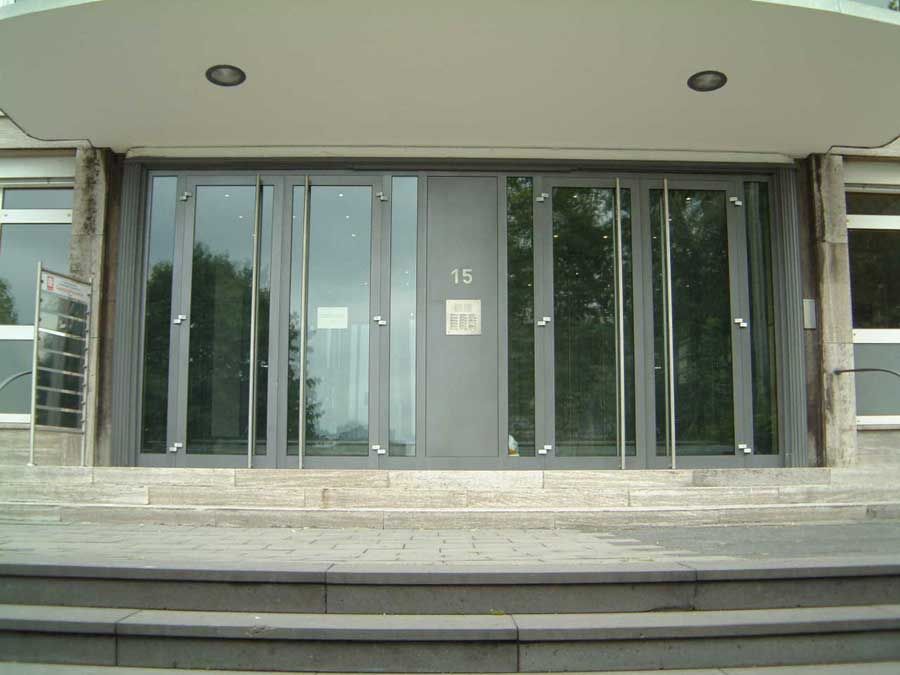

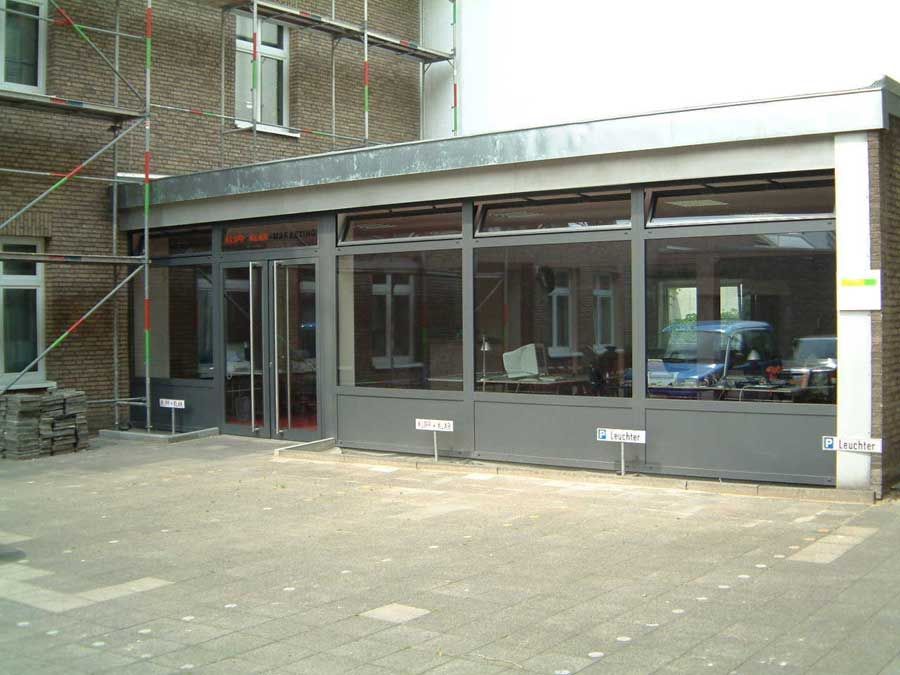

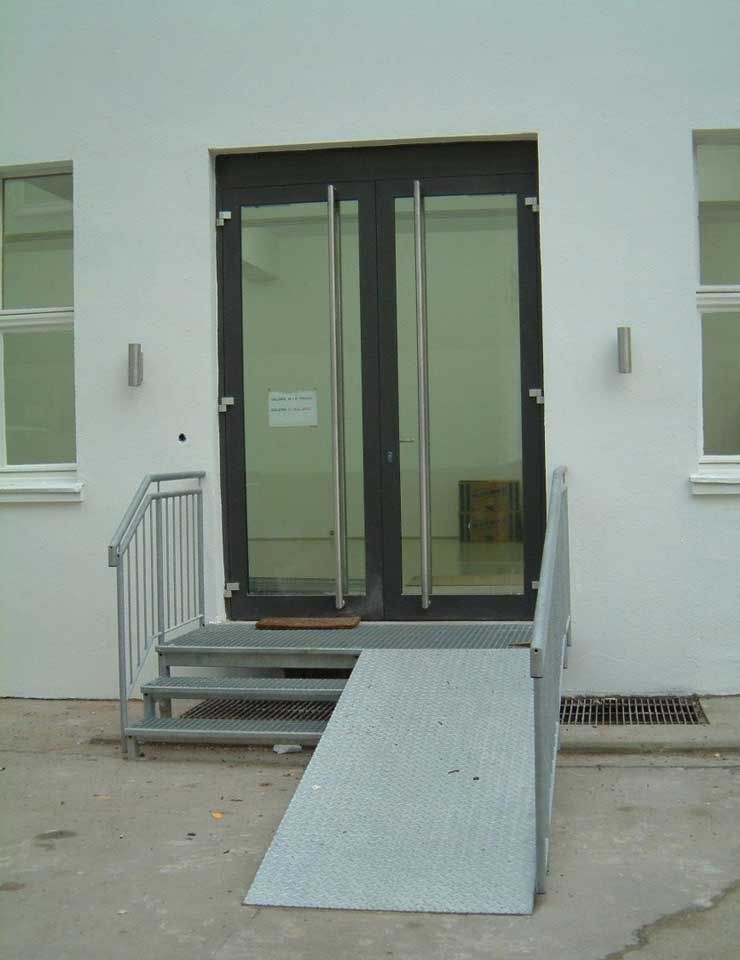

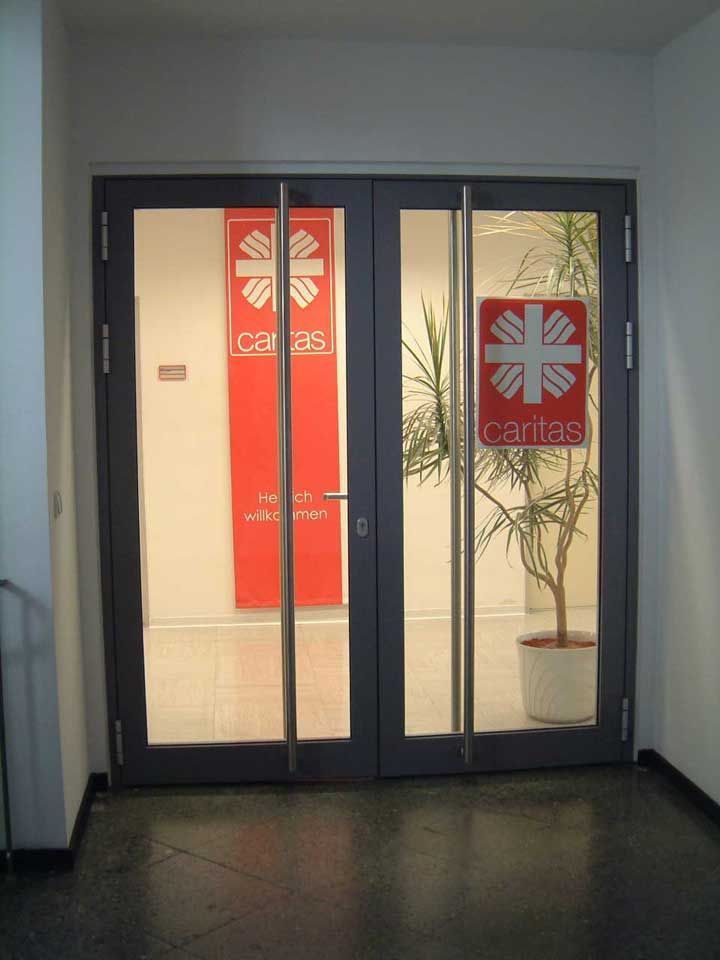

Aluminium-Haustüren und Innentüren

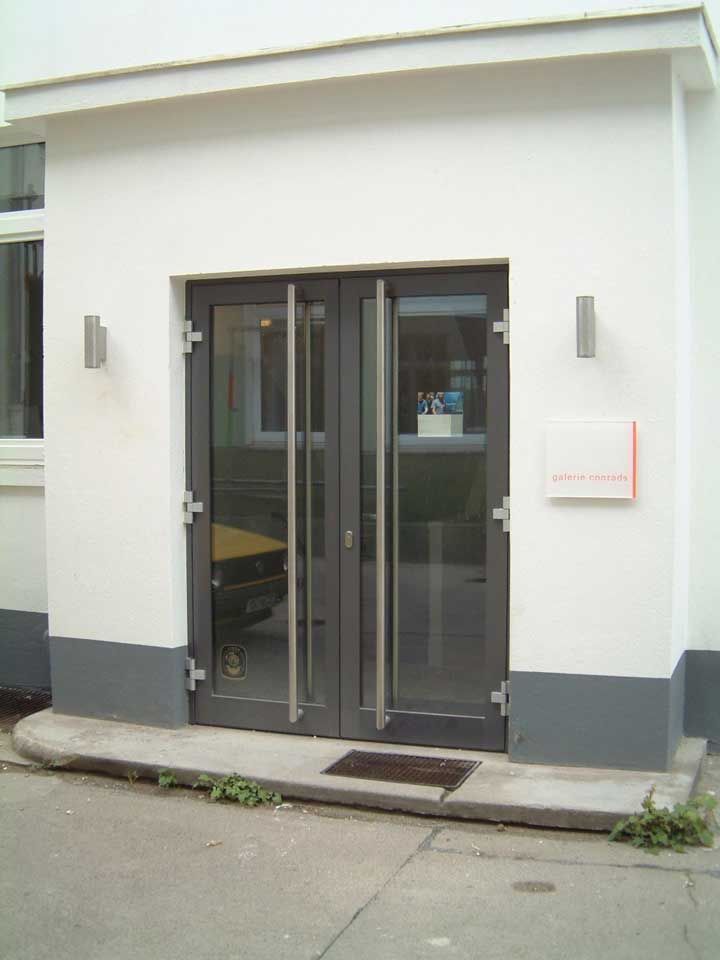

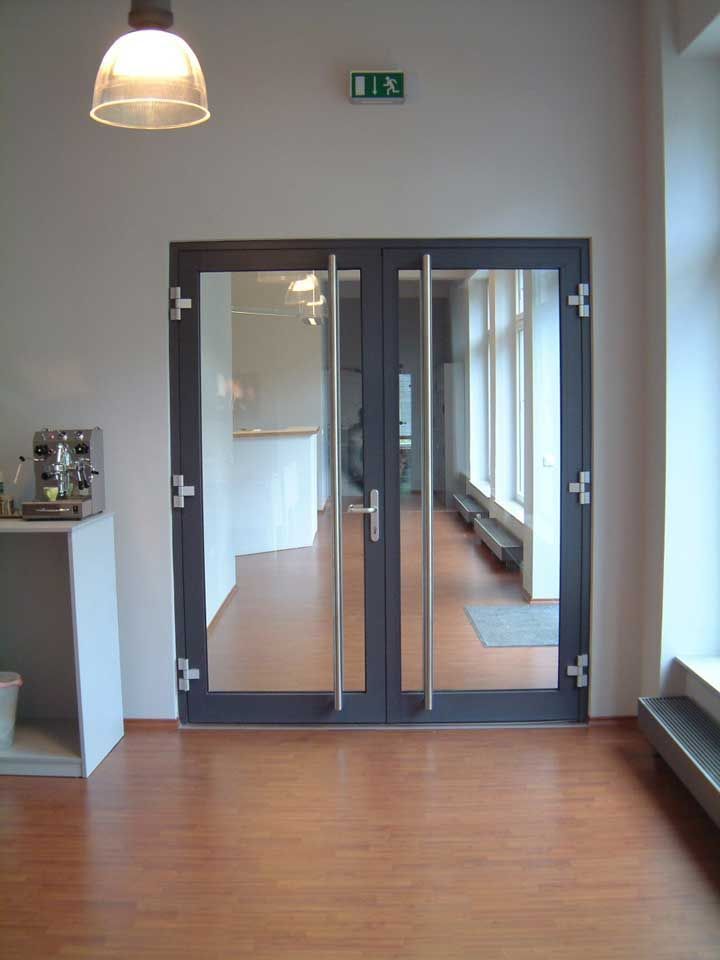

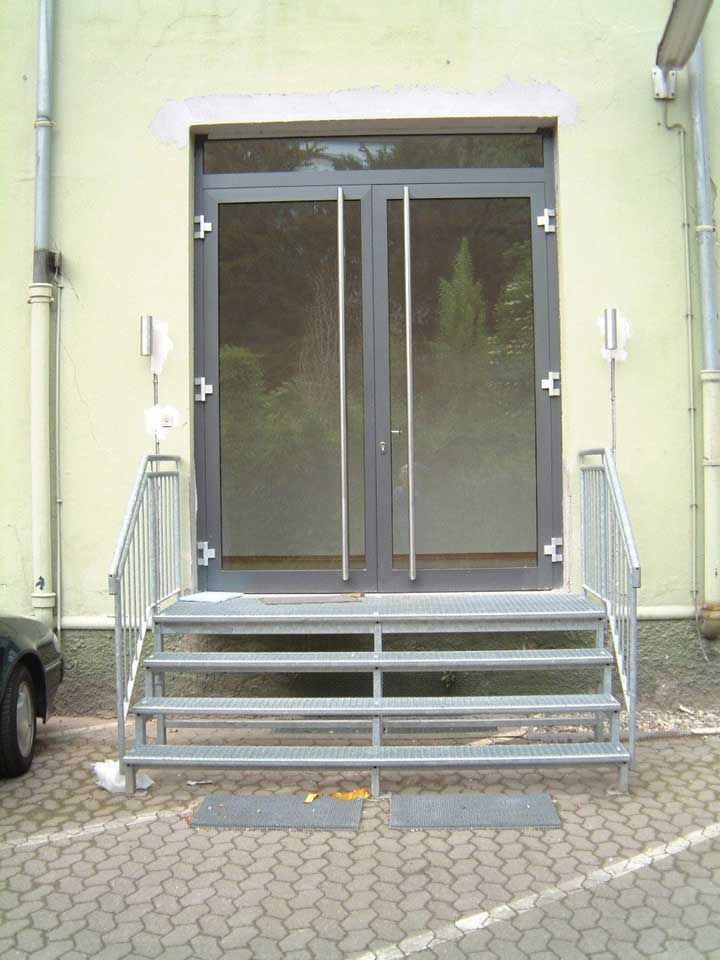

Aluminium Haustüren


Profil Heroal 65 mm wärmegedämmt
RAL 9016 pulverbeschichtet.
Mit Winkhaus Mehrfach-Verriegelung und stabilen Doppel-Bändern
Profilzylinder Ziehschutz vorgerichtet.
Edelstahl-Griffstange Oberfläche Korn 320 geschliffen.
Innen Türdrücker in Rund RAL 9016 oder Alu F1.
Profilzylinder mit 5 Schlüsseln.

Füllungen:
verschiedene Designs möglich.

Terrassenanlagen

1

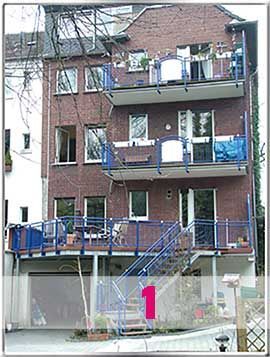

Stahlbauterrasse mit Treppenabgang zum Garten


Individuell je nach Statik berechnete Stahlkonstruktion mit z.B Bankiray Bodenbelag.

Terrassen- und Treppengeländer nach Wahl.

3

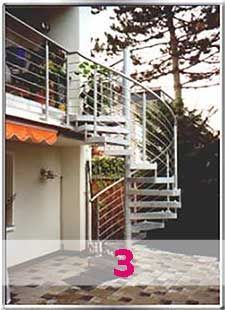

Erweiterung einer bestehenden Balkonanlage durch Stahlbaukonstruktion und Spindeltreppe

2

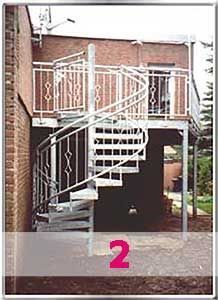

Balkon- und Terrassenanlagen mit gewendeltem Treppenabgang


Die Konstruktion ist nach DIN ISO 1461 feuerverzinkt.

Alle Verbindungsschrauben sind aus A2 bzw. A4. Im Bereich der erforderlichen Stahlbauarbeiten verwenden wir die vorgeschriebenen HV-Schrauben.

Die Füllungen der Geländerelemente sind frei wählbar und können auf Wunsch bei uns eingesehen werden.

Wir liefern auch den gewünschten Bodenbelag inkl. Unterkonstruktion, z. B. wetterbeständiges Vollholz Bankiray in Dielenform 145 x 24 mm.

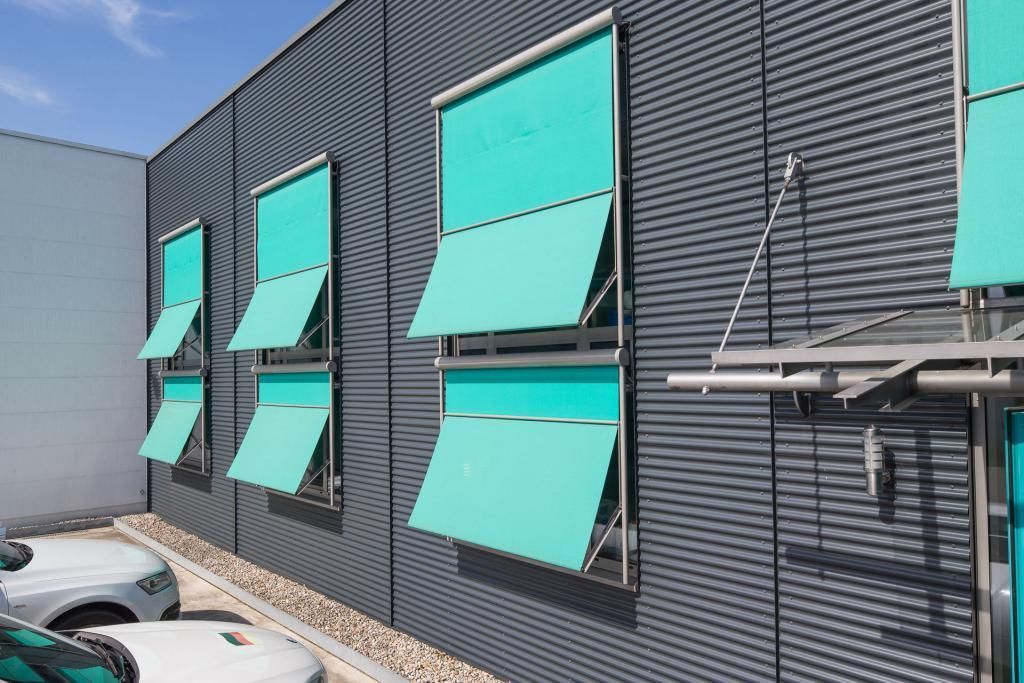

Wind- / Sicht- / Sonnenschutz

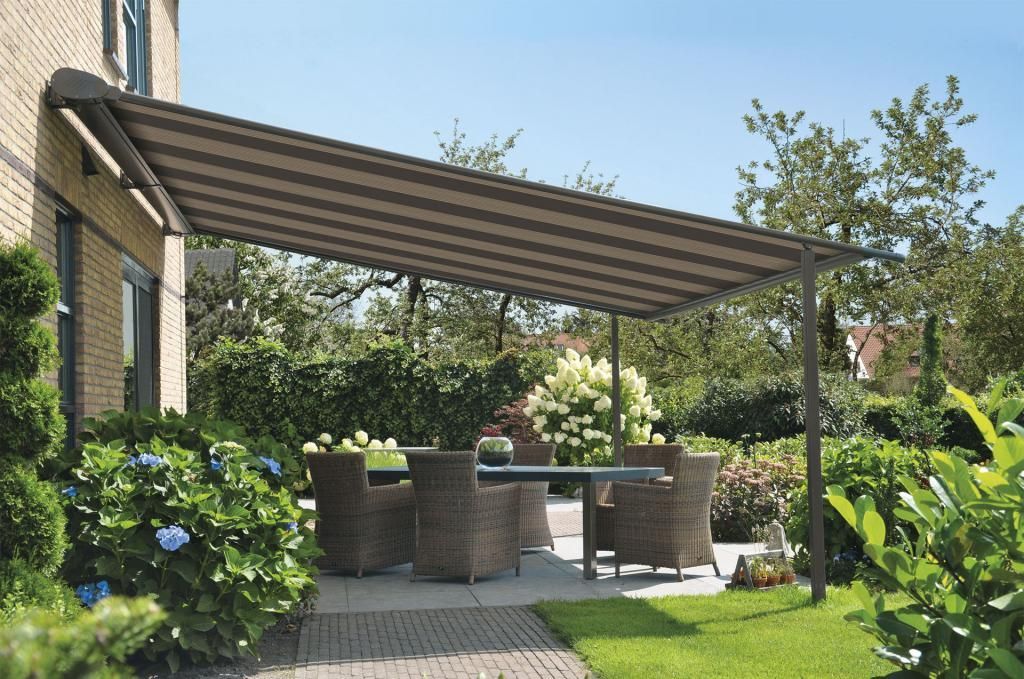

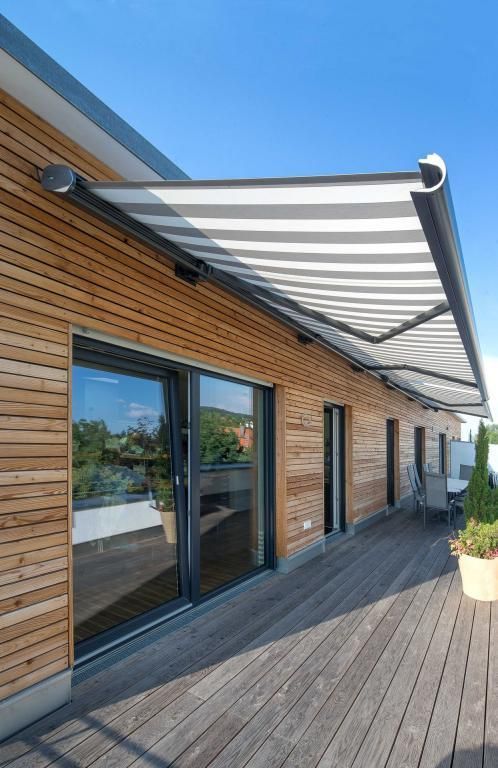

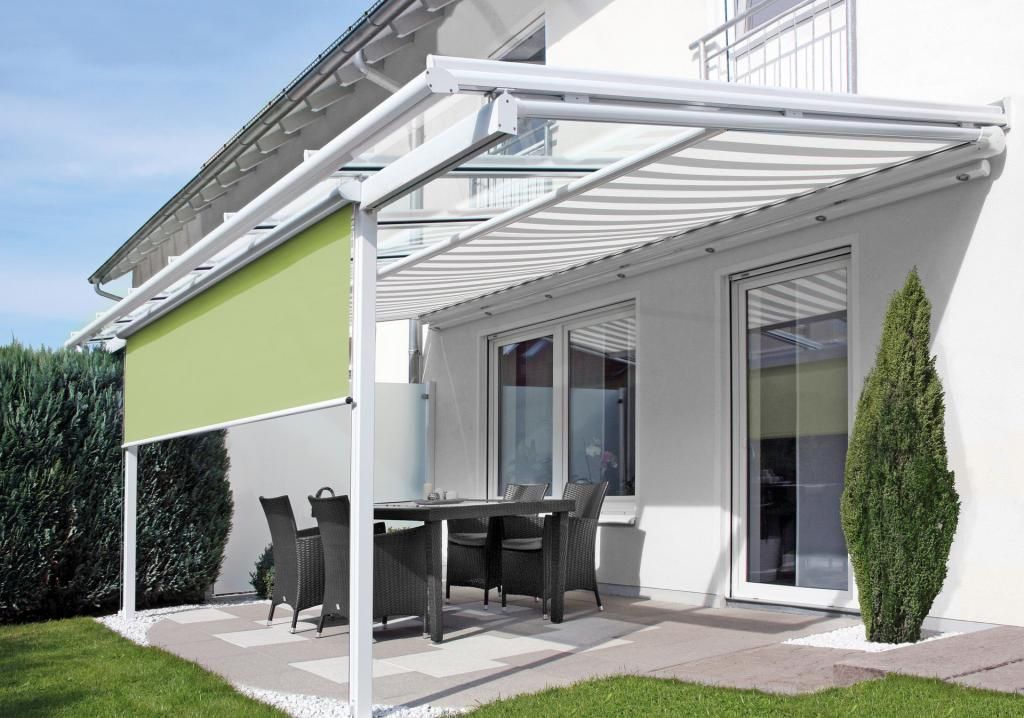

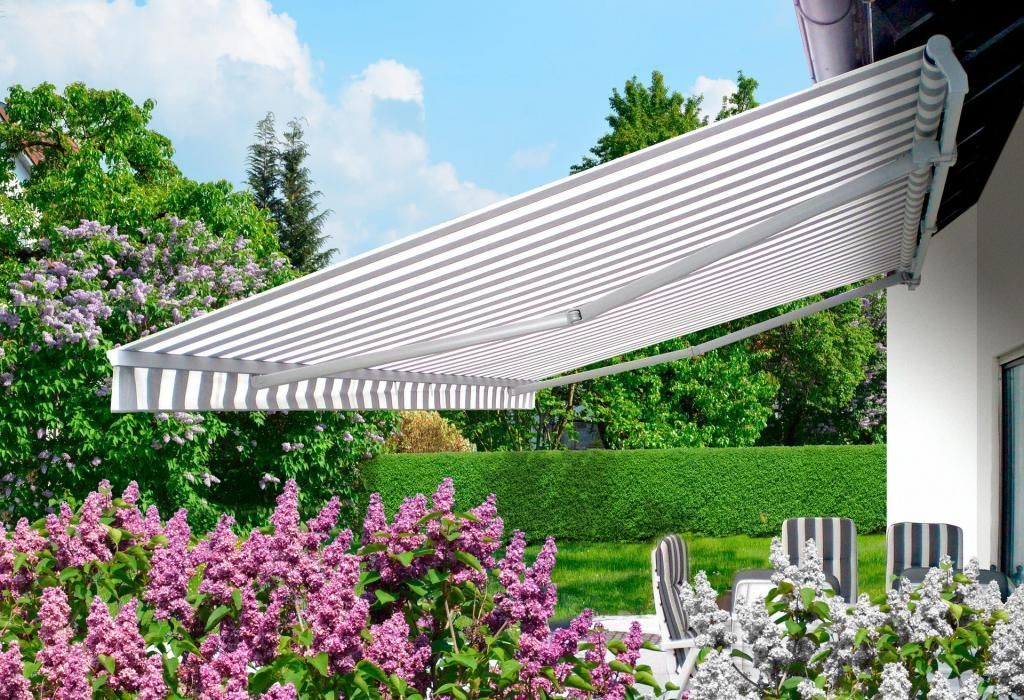

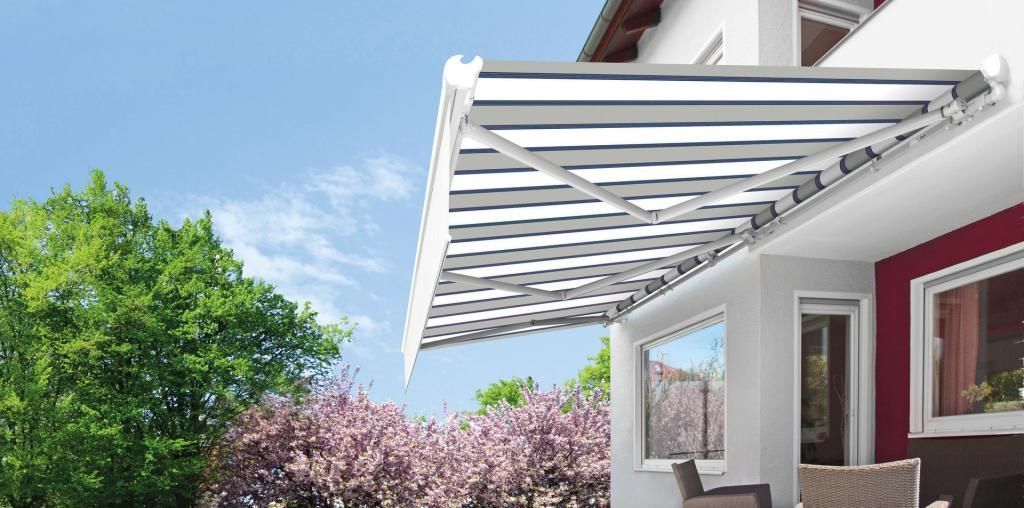

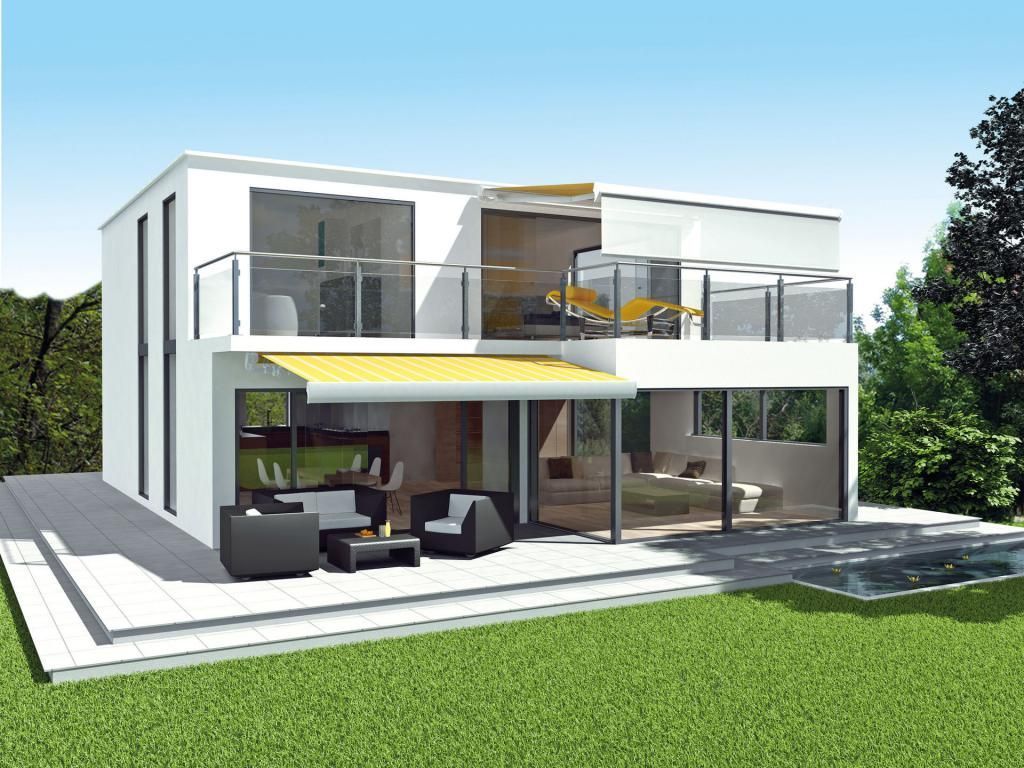

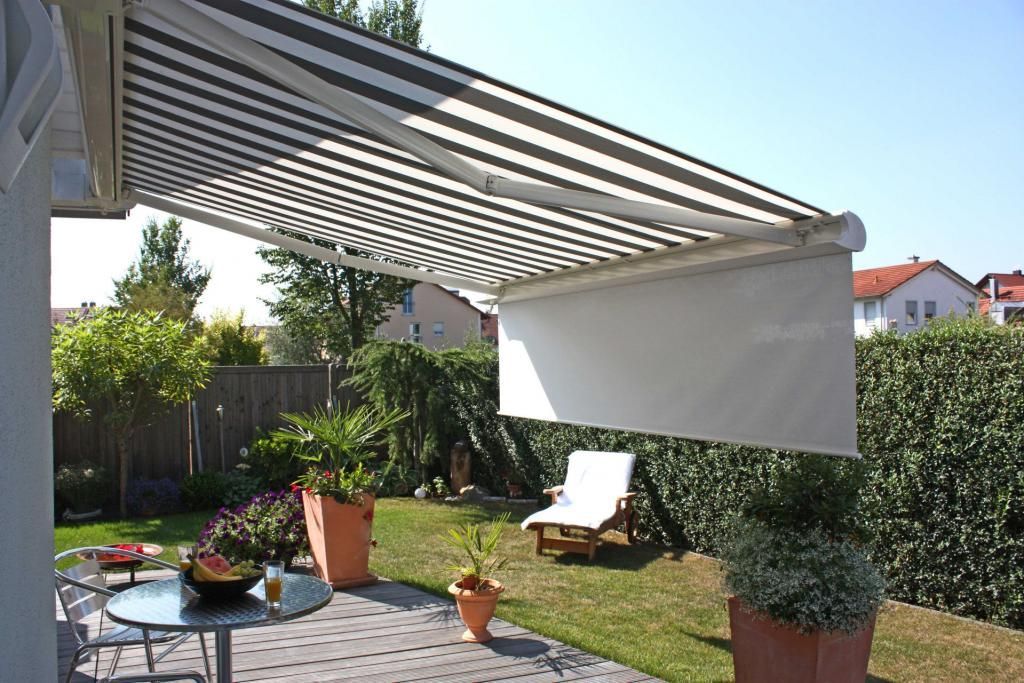

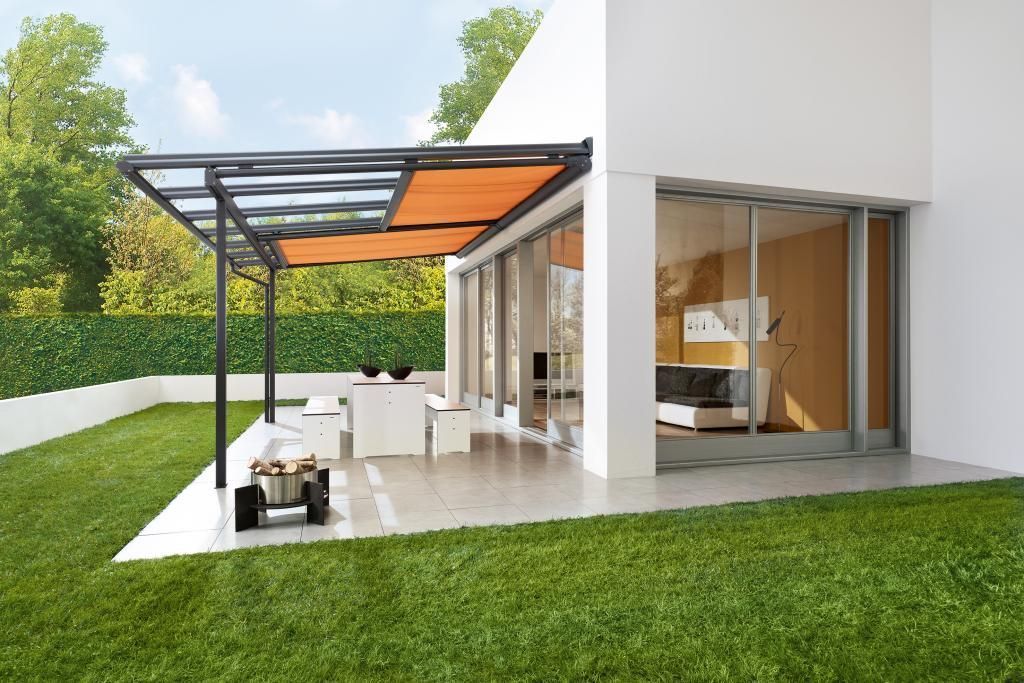

Markisen und Terrassenüberdachungen

der Firma Erhardt

Die ERHARDT-Markisenbau GmbH wurde 1980 durch Robert Erhardt als Einmannbetrieb gegründet. Über die Jahre haben sie sich zu einem bekannten Markenhersteller von außenliegenden Sonnenschutzanlagen und Terrassendächer entwickelt. Das Unternehmen wächst seit über 35 Jahren. Qualität und Anspruch, innovative Ideen, schnelle und zuverlässige Auslieferung, motivierte Fachkräfte und das menschliche Miteinander zeichnen diesen Partner aus.

Erhardt Markisen

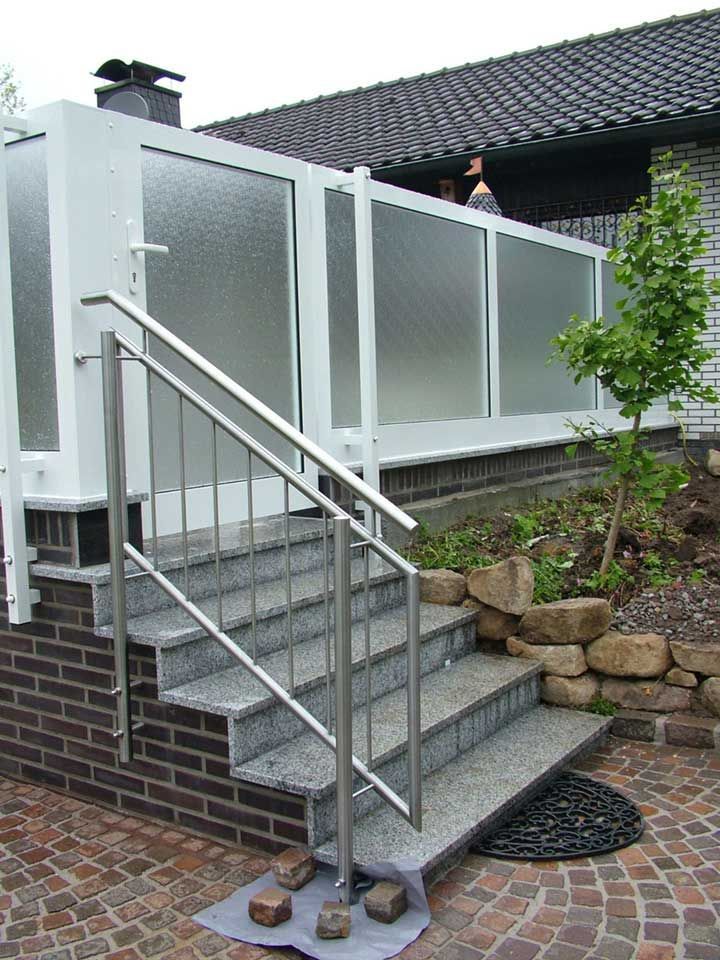

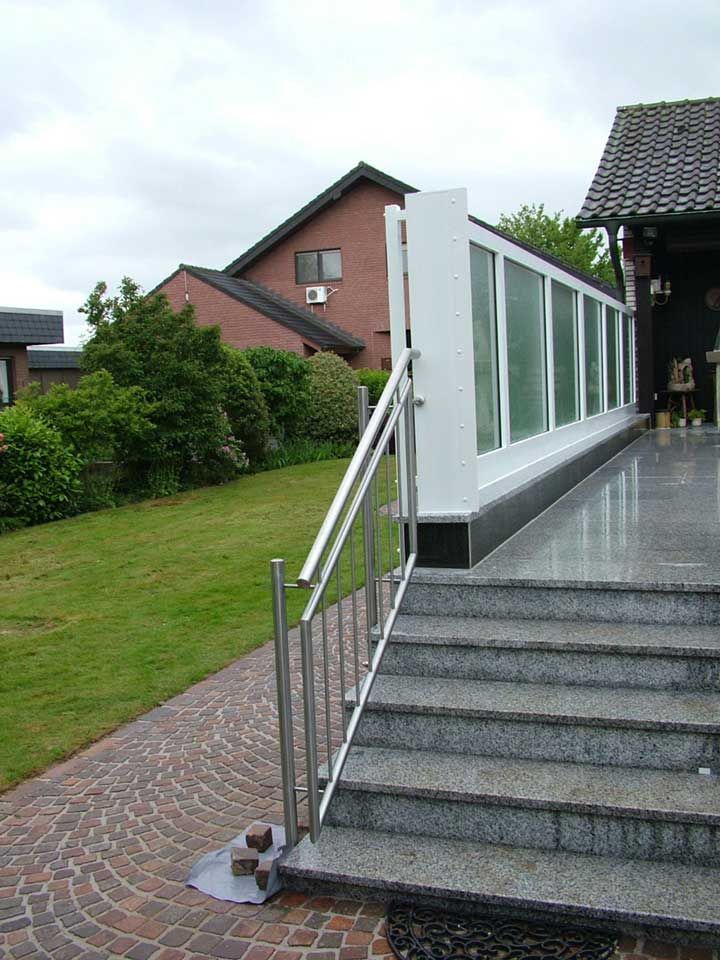

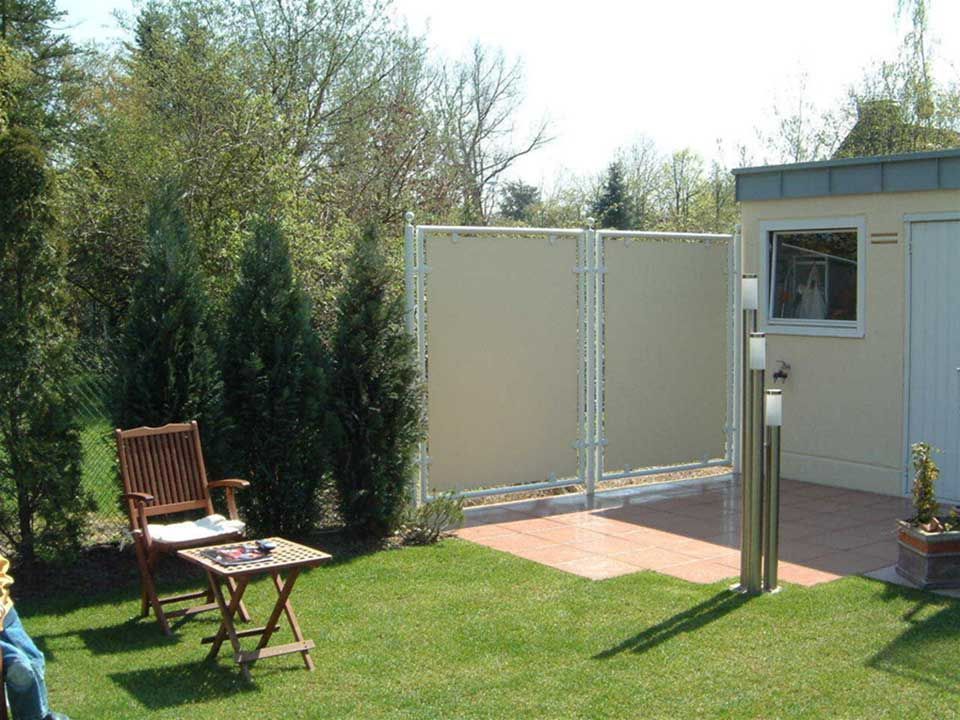

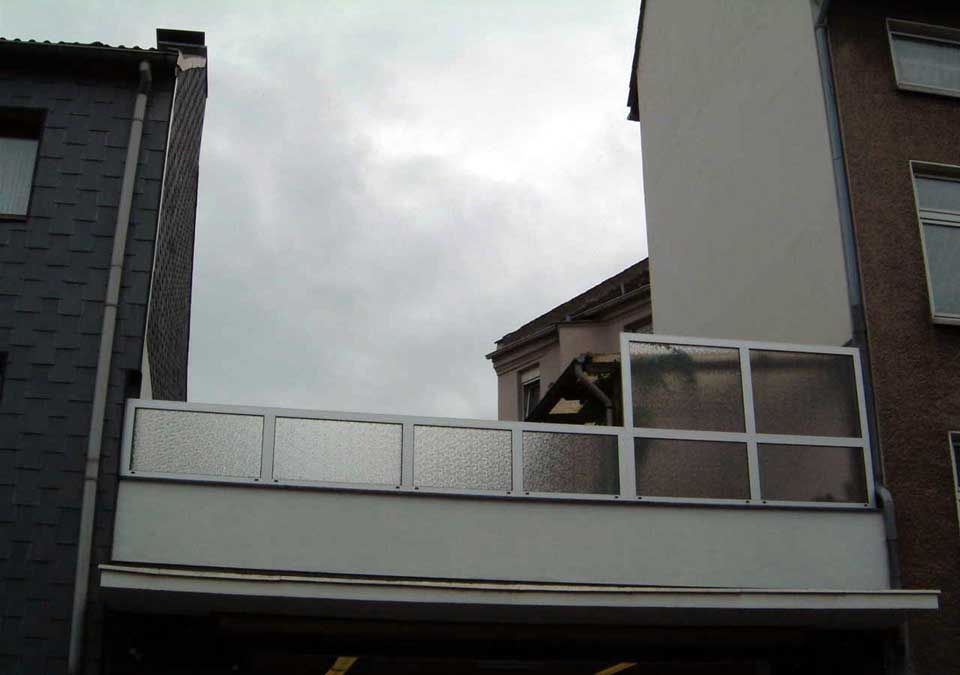

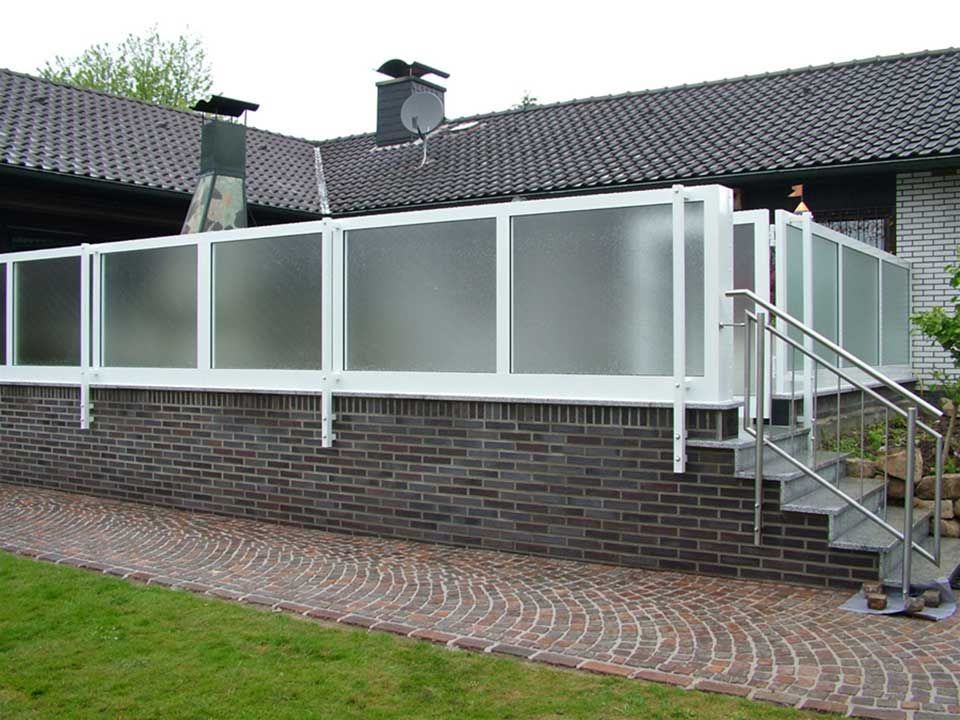

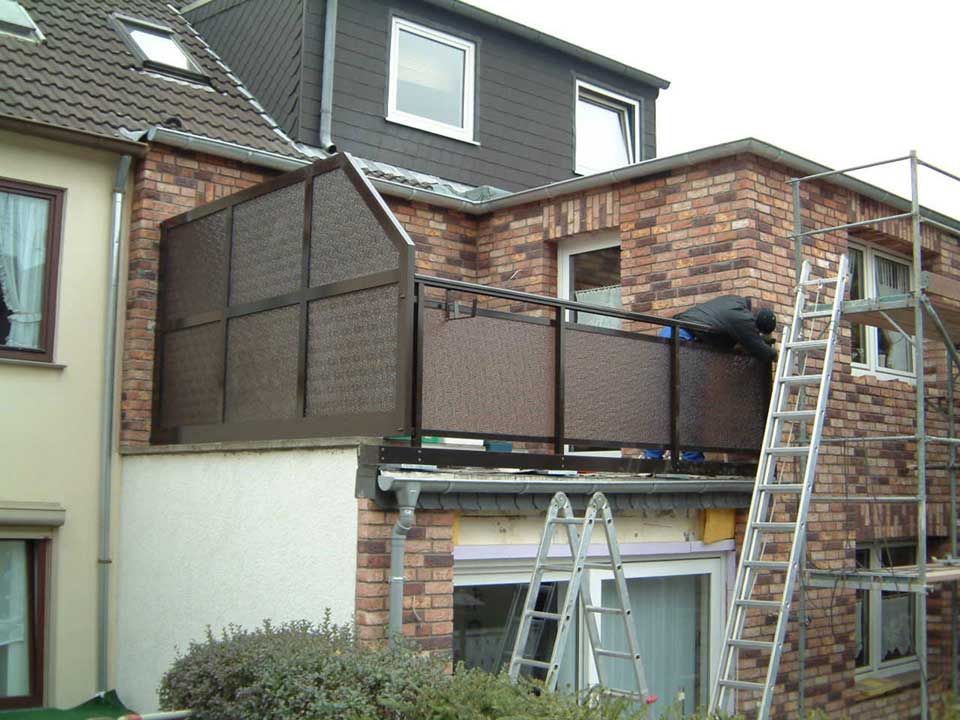

Aluminium Sicht- und Windschutzwand


Rahmenelement:
50 mm Heroalprofil mit Glashalteleisten
je nach Größe 1 oder mehrfach unterteilt

Füllungen:
Acrylglas strukturiert in klar oder Bronze
Verbundsicherheitsglas strukturiert oder glatt
Farbe möglich.
Vollkernplatten in mehreren Farben

Toranlagen / Zäune

Stahlzaunanlagen

Stahlrohrrahmenelemente mit horizontal eingeschweißten Hespeneisen, die im oberen Bereich mittig leicht geformt sind.

Füllungen:
12 mm Rundstahlstäbe im geformten Bereich mit unter- schiedlicher Länge eingearbeitet. Pfosten zum Einbetonieren oder Aufdübeln aus Vierkantrohr 60/60/3 mit aufgesetzter Edelstahlkappe und Kugel. Die Rahmenelemente werden schraubtechnisch mit den Pfosten verbunden und können bei Bedarf jederzeit ausgebaut werden. Törchen mit einstellbaren Edelstahlbändern und Profilzylinderschloß

Beschlag:
Edelstahl-Drückergarnitur

Korrosionsschutz:
Feuerverzinkt, RAL Pulverbeschichtung

Weitere Ausführungen auf Anfrage möglich.

Schiebetoranlage

Schiebetoranlage aus stabilem Rechteckrohrrahmen

60/40/2-3 mm, unterer Tragholm aus 100-130x40x3-4 mm mit eingearbeiteten wartungsfreien Stahllaufrollen

Füllungen:
wahlweise aus Alu oder Stahlblech, verschraubt oder genietet, alternativ senkrechte Rechteckrohrstäbe aus 30/30/2 mm im Abstand bis zu 120 mm gesetzt

schweres Schiebetorhakenschloß mit Profilzylinder, 2 Stück schon angeschweißte Bügelgriffe innen und außen, untere Führungsschiene Omega-Profil verzinkt, obere Führungsrollen Durchmesser 50 mm, 1 Stück Aufnahmepfosten mit Gegenschließblech

Wir liefern in feuerverzinkt oder auf Wunsch pulverbeschichtet.

Weitere Drehflügel-Toranlagen mit oder ohne Elektroantrieb auf Anfrage.

Zaunanlage mit Grundstückseinfassung


Zaunanlage und Grundstückseinfassung mit integrierter Zufahrtstoranlage

Integration von Briefkastenanlagen oder kleineren Zugangstoren ist möglich

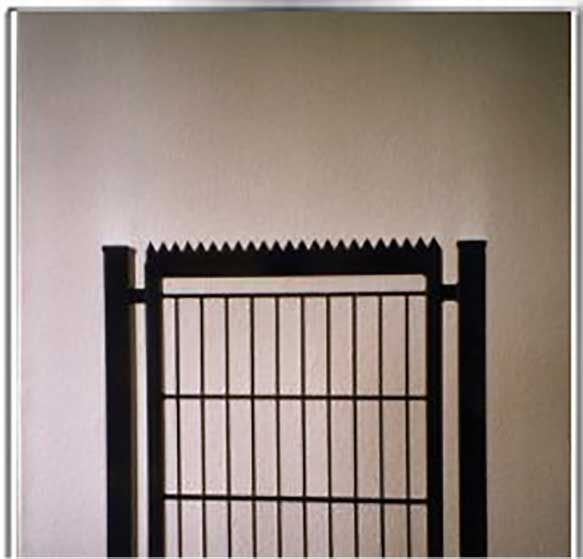

Tor- und Zaunanlage


Ausführung:
verzinkte Rahmenelemente aus stabilem Vierkantrohr
schraubbar am losen Pfosten aus Vierkantrohr

Füllungen:
aus Stahlgittergewebe mit oder ohne Zackenleiste

Diese Zaunelemente sind feuerverzinkt oder pulverbeschichtet in allen RAL-Farbtönen lieferbar.

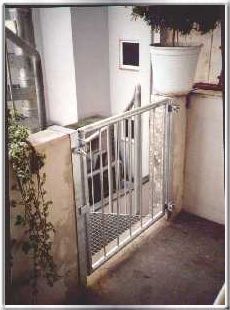

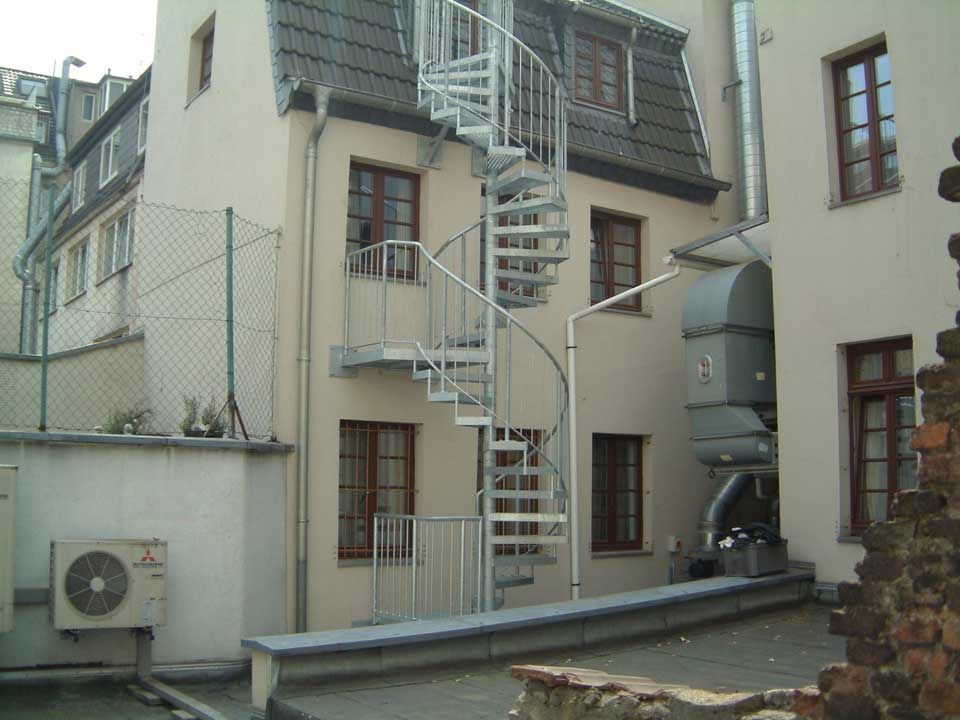

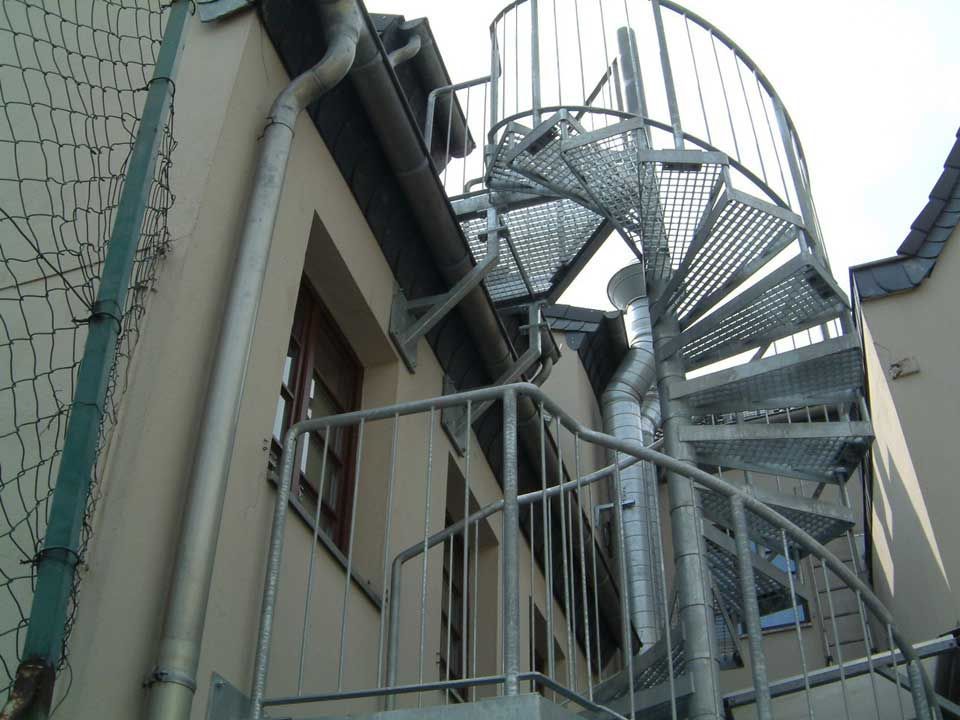

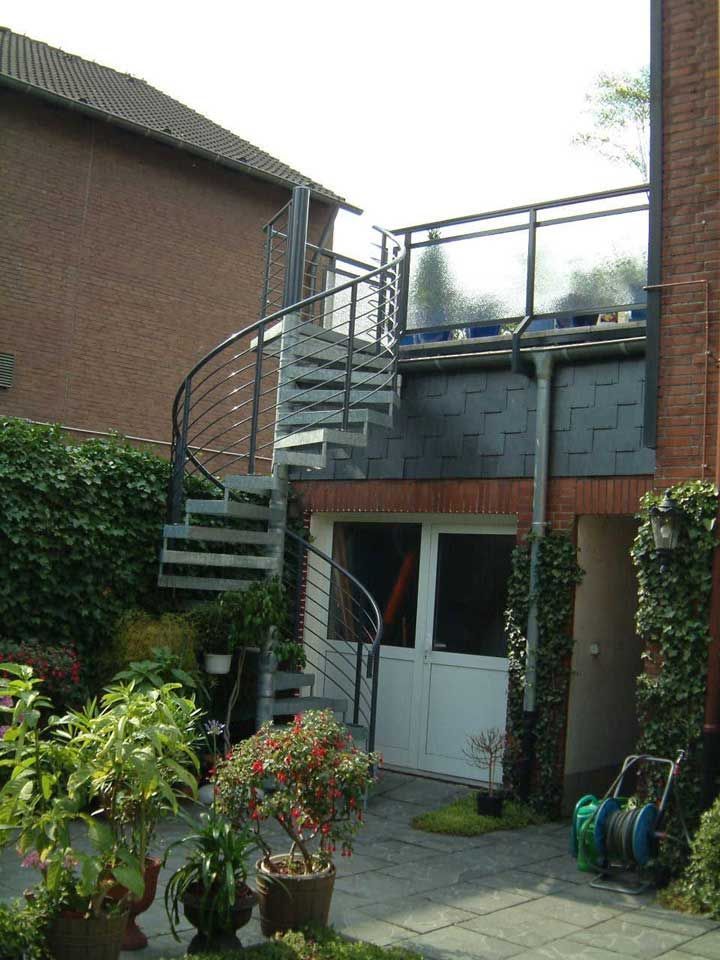

Fluchtwege Spindeltreppen

als Systembautreppe der Firma Altenberg

je Podest und Balkonausstieg 1 Stück Abschlußgittertür

Sonderkonstruktionen

1

Edelstahl-Garderobe


Individuelle Edelstahl-Konstruktion für den Empfangsbereich der Firma Peters Bedachungen in Duisburg

2

Edelstahl-Empfangstheke


Individuelle Konstruktion für den Empfangsbereich der Firma Peters Bedachungen in Duisburg

3

Edelstahl-Sicherungsschrank


Individuelle Edelstahl-Konstruktion für den Empfangsbereich der Firma Peters Bedachungen in Duisburg

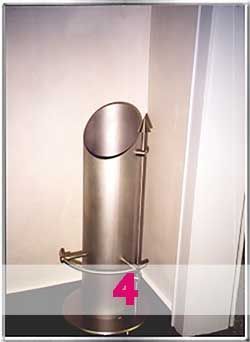

4

Edelstahl-Schirmständer


Individuelle Edelstahl-Konstruktion für den Empfangsbereich der Firma Peters Bedachungen in Duisburg

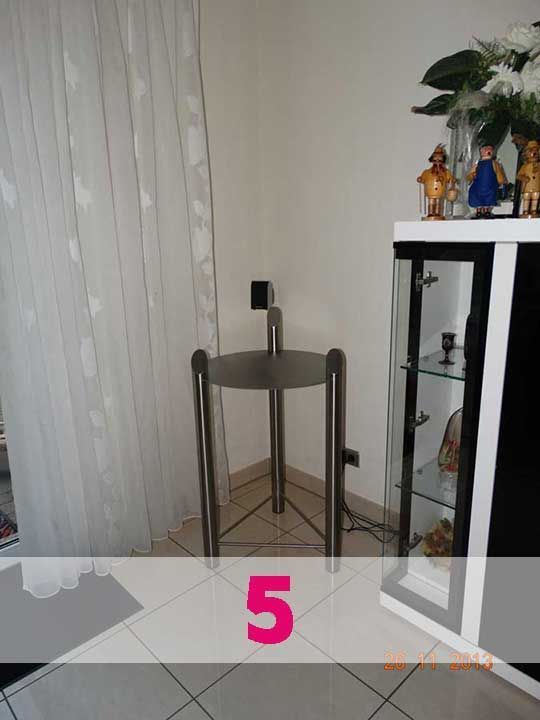

5

Edelstahl Beistelltisch


Ausführung:
Rundrohr (Durchmesser 60mm) mit geschlossenem Schräganschnitt und PVC
Einschlagfüße (Schwarz). Hochwertige gelaserte Ronde (Durchmesser 550mm) verdeckt liegend an Rundrohrfüße geschweißt.

Konstruktionshöhe und Durchmesser variabel

6

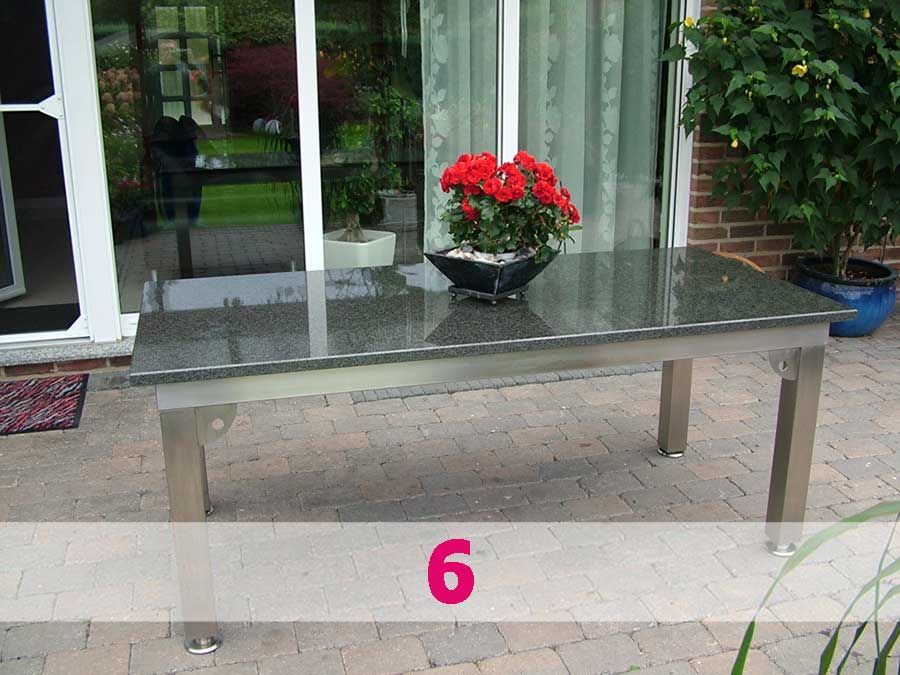

Edelstahl Terrassentisch


Ausführung:
Schwere Vierkantrohr Unterkonstruktion mit einstellbaren Füssen und Eckdesign-Elemente. Tischplatte aus 30mm Granit Oberfläche poliert.

Maße:
Gestell Tiefe 800 mm x Länge 1800 mm x Höhe 720 mm
Platte Tiefe 900 mm x Länge 1900 mm x Materialstärke 30 mm

Weitere Ausführungen für Unterkonstruktionen und Tischplatte auf Anfrage möglich.

7

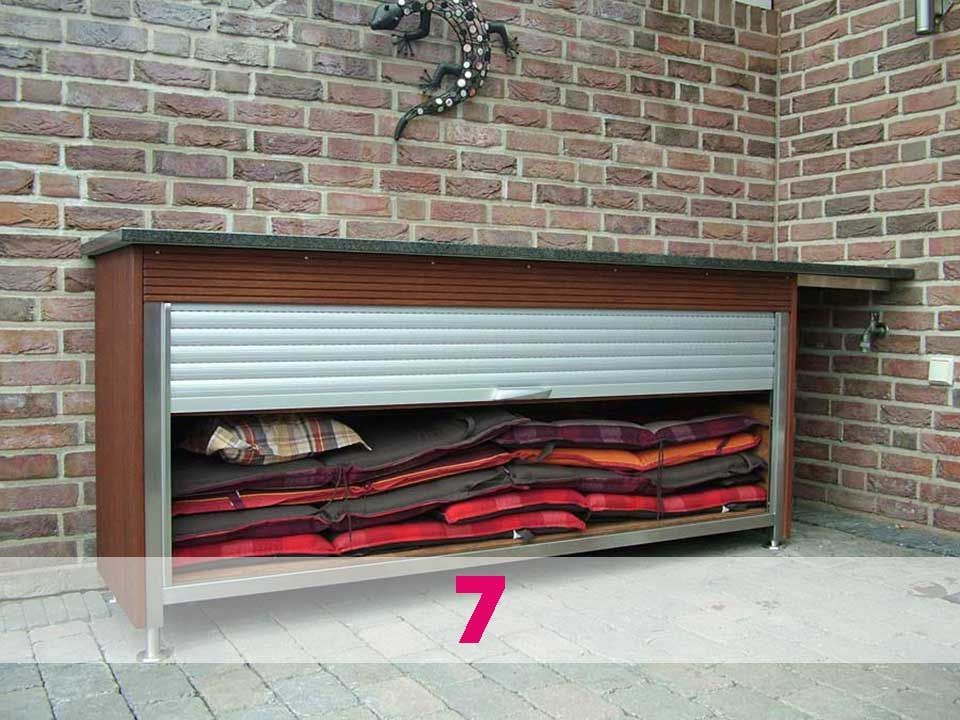

Edelstahlschrank


Ausführung:
Vierkantrohr Unterkonstruktion mit einstellbaren Füßen.
Holzverkleidungen aus Bankirai 24 mm Dielenbretter.
Rückfronten und Zwischenboden aus 12 mm versiegeltem Fichtenholz.
Frontansicht Aluminium-Jalousie mit Edelstahlgriff.
Deckplatte aus Granit schwarz mit polierter Oberfläche.

Maße:
Tiefe 650 mm x Länge 2100 mm x Materialstärke 30 mm.
